Главный инженер охраны крупного объекта получает на стол три коммерческих предложения. У всех — «PTZ-тепловизор 640×512, дальность 5 км, IP66». Цены отличаются в два с половиной раза. Разница оказывается не в маркетинге, а в семи технических параметрах, которые редко выносят на первую страницу спецификации. Ниже — те самые параметры, по которым служба безопасности отличает рабочий PTZ-тепловизор от красиво упакованного компромисса.
Материал — не реклама конкретной модели, а инженерный чек-лист на этапе выбора поворотного тепловизора для периметра промышленного объекта, КИИ или государственной границы. Все цифры — из реальных спецификаций серийных систем.
1. Разрешение матрицы: 384×288, 640×512 или 1280×1024
Это первый параметр, который служба безопасности обычно недооценивает. Большинство тендеров пишутся «от 640×512» — и закупка останавливается на минимуме. Зря.
По критерию Джонсона для обнаружения человека (характерный размер 0,75 м) нужно минимум 1,5 пикселя на цель, для распознавания — 6, для идентификации — 12. Это значит: одна и та же матрица 640×512 на дистанции 3 км покажет фигуру, но не позволит понять — это нарушитель с инструментом или сотрудник с обходом. На 1280×1024 с тем же объективом на цель приходится в 4 раза больше пикселей.
Практический вывод: если объект протяжённый и дистанция распознавания критична — закладывайте 1280×1024. На том же объективе 50–350 мм это даёт качественный скачок, а не плюс 20 % к дальности.
Если дистанции до 4 км и нужна универсальная единица — берётся 640×512 с трансфокатором: СИГМА DWT-IS-C4137D-T6100D с фиксированным атермальным 100 мм F1.2 или модели с трансфокатором 25–225 мм.
2. Рабочая температура: стандарт −40 °C или северное исполнение −60 °C
Параметр, на котором ломаются спецификации интеграторов, не имеющих собственного производства. В технике пишут «от −40 °C» — а объект стоит на Ямале, где зимой −52 °C три месяца подряд.
Стандартная линейка DWTECH работает в диапазоне от −40 °C до +60 °C. Этого хватает для большинства объектов в европейской части России, Поволжье, Сибири южнее Якутии. Для арктических объектов, береговой охраны Севморпути, газовых месторождений на полуострове Гыдан нужно северное исполнение от −60 °C — например, DWT-ISL-C2450D-T625/75D-L108 работает от −50 °C до +60 °C и адаптируется под арктические условия.
Параметр напрямую влияет на конструкцию: подогрев гермокожуха, морозостойкие смазки червячного редуктора, климатическая электроника. Производитель с собственной сборкой это закладывает; перепаковщик чужих модулей — нет.
3. PTZ-моноблок против стационара на стороннем ОПУ
Распространённый сценарий: интегратор берёт стационарный тепловизионный модуль и сажает его на универсальное опорно-поворотное устройство стороннего бренда. На бумаге — то же самое. На объекте — три проблемы.
- Точность позиционирования. Универсальные ОПУ дают точность на порядок хуже. PTZ-моноблок с прецизионным червячным редуктором — 0,01°. На дистанции 3 км это разница между «навёл на нужное окно» и «навёл на нужный квадрат 30×30 метров».
- Стабильность сопровождения. Моноблок калибруется единым стеком: оптика, привод, гироинерциальная стабилизация, видеоаналитика. Сборка из чужих модулей — это всегда компромисс по задержкам и рассинхрону каналов.
- Ремонтопригодность. Когда выйдет из строя редуктор стороннего ОПУ — менять его будет не интегратор, а служба заказчика. Моноблок едет в сервисный центр производителя в Зеленограде и возвращается готовым.
Параметр редко указывают в ТЗ напрямую, но именно он отличает серию СИГМА от условной сборки «модуль X + ОПУ Y».

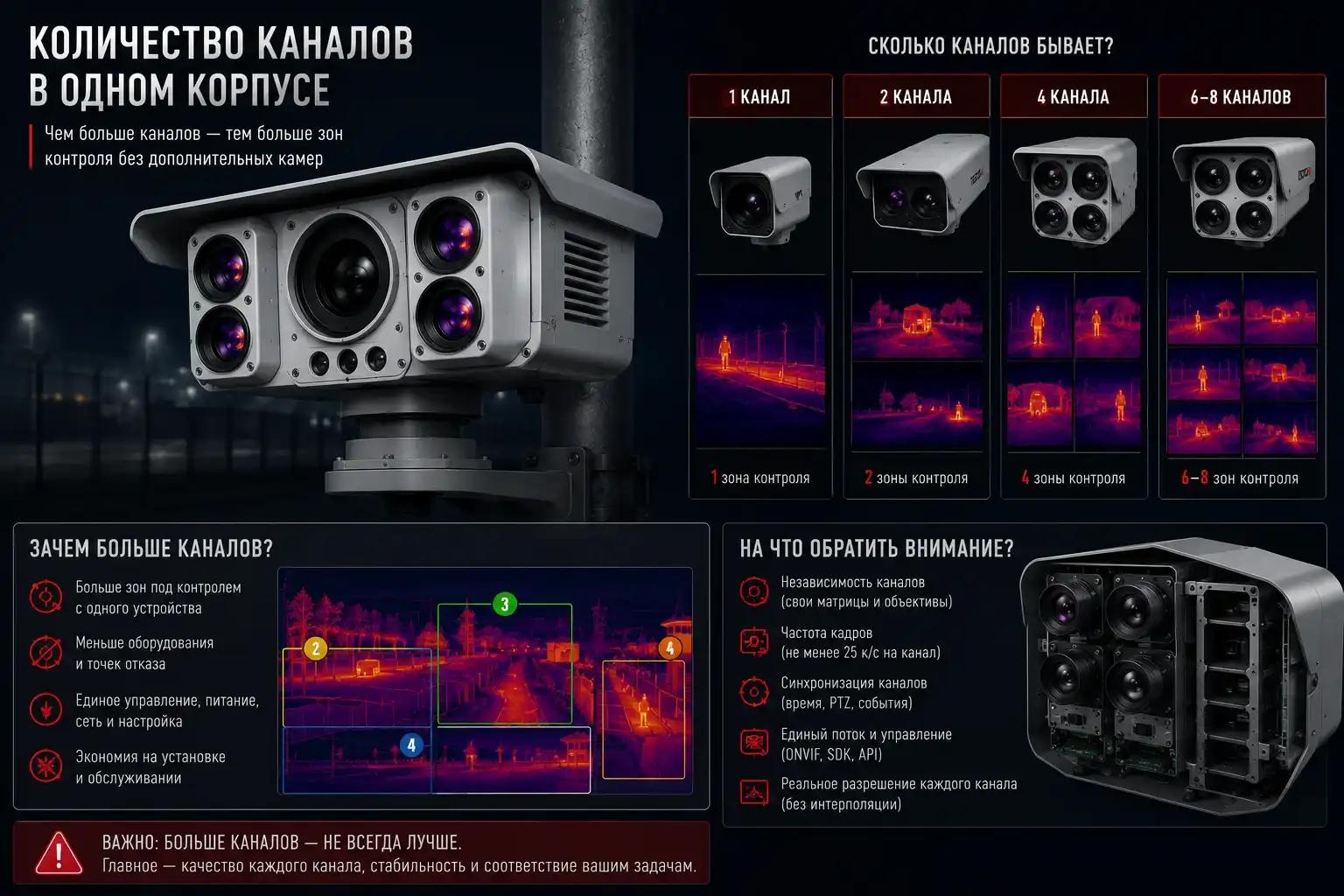

4. Количество каналов: один, два или четыре в одном корпусе
Базовая конфигурация PTZ — два канала: тепловизионный и оптический. Для дальнего наблюдения добавляется лазерный дальномер (до 6 км в DWT-IS-C4152D-LRF6). Для антидрон-задач и комплексной охраны узла — 4 канала в одном корпусе.
Серия ОМЕГА (например, DWT-ISF-C4137D-T630/120D-DFV) объединяет: основной тепловизионный канал 640×512 с трансфокатором 30–120 мм, основной оптический канал 6,5–240 мм 37x, плюс модуль ближнего радиуса (камера 5 Мпикс и тепловизор 384×288). Это не «больше каналов ради красивой строчки в спецификации» — это решение задачи «одновременно видеть фигуру на 3 км и распознавать дрон в 200 метрах над головой».
Если в ТЗ есть антидрон-комплекс, целеуказание от радара или ближняя оборона критической точки — 4-канальная архитектура экономит позиции на мачте и каналы видеосервера.
5. Видеоаналитика и борьба с ложными тревогами
Самый недооценённый параметр выбора поворотного тепловизора. Служба безопасности, отработавшая полгода с сырой аналитикой, начинает отключать тревоги — и система превращается в дорогой видеорегистратор.
Что смотреть в спецификации:
- Алгоритмы детекции с учётом теплового контраста (не просто «movement detection» по разнице кадров).
- Фильтры по размеру цели, скорости, траектории, времени нахождения в зоне.
- Чувствительность к погоде: дождь, снег, туман, тепловые потоки от нагретого асфальта летом.
- Возможность задавать виртуальные периметры произвольной формы и сценарии (вход / пересечение / зона нахождения).
Низкая NETD ≤35 мК на матрице 1280×1024 даёт аналитике вдвое более чёткий тепловой контраст по сравнению с матрицами на NETD ≤70 мК — это снижает ложные тревоги без снижения чувствительности.
6. Интеграция: ONVIF, H.265, PSIM
Главный инженер службы безопасности редко строит видеосистему с нуля. Уже стоит видеосервер, есть PSIM, заведены сценарии реагирования. Новый PTZ-тепловизор должен встать в эту инфраструктуру без бубна.
Чек-лист интеграции:
Все серийные системы DWTECH (СИГМА, ИПСИЛОН, ОМЕГА) работают по IP ONVIF и интегрируются в российские видеоплатформы и PSIM-системы. Это снимает риск «купили дальнобойный тепловизор, но он не дружит с нашим видеосервером».
Подробнее про выбор между PTZ и стационарной архитектурой — в материале Поворотный или стационарный тепловизор.
7. Российский производитель против импорта и схем «российской сборки»
Для КИИ, государственной границы, объектов Минобороны и Росатома параметр идёт первой строкой. Но и для частного периметра нефтебазы или ЦОДа он важен — гарантия, сервис, поставка запасных частей, доработка под нестандартное ТЗ.
Что отличает производителя от интегратора готовых модулей:
- Собственное производство в России — у DWTECH это Зеленоград, ОЭЗ «Технополис Москва», с 2016 года.
- Юридический статус российского производителя, не схема «купили модуль, переклеили шильдик».
- Сертификация: ISO 9001, соответствие ПП 969, декларации для поставки на объекты КИИ.
- Сервисный центр производителя в той же стране — ремонт за дни, не за месяцы морской логистики.
- Возможность кастомизации: нестандартный объектив, гермокожух, климатическое исполнение, протокол управления под конкретный PSIM.
Перепаковщики готовых модулей чужих марок не дают ни одного из этих пунктов. На этапе закупки разница не видна; на этапе пятого года эксплуатации — определяющая.
Что в итоге смотреть в спецификации
Сведём 7 параметров поворотного тепловизора в один блок, который удобно держать перед глазами на согласовании ТЗ:
- Разрешение матрицы — 640×512 для универсального периметра, 1280×1024 для дальнего наблюдения и КИИ.
- Рабочая температура — стандарт −40 °C либо северное исполнение от −60 °C под арктику.
- PTZ-моноблок с прецизионным червячным редуктором 0,01°, а не «модуль на стороннем ОПУ».
- Количество каналов — 2 для базы, 3 с лазерным дальномером для целеуказания, 4 для антидрона и комплексной точки.
- Видеоаналитика с фильтрами по размеру, скорости, траектории и тепловому контрасту.
- IP ONVIF, H.265 и подтверждённая интеграция с российскими PSIM-системами.
- Российский производитель с собственным производством, сервисом и возможностью кастомизации.
Дальше — задача под конкретный объект. На рубежах 1–4 км — серия СИГМА. На дальнобойке от 4 км и выше — ИПСИЛОН с матрицей 1280×1024 и трансфокатором 50–350 мм. На антидрон-узлах и комплексных точках — 4-канальная ОМЕГА. Для арктики и береговой охраны — северное исполнение от −60 °C.
Чтобы прикинуть дальность распознавания под свою матрицу, объектив и размер цели — есть калькулятор дальности. Готовые модели и сводные спецификации — в каталоге поворотных тепловизоров. Если задача нестандартная — производство в Зеленограде делает кастомное исполнение под ТЗ заказчика, а не пытается продать ближайшую позицию из прайса.
