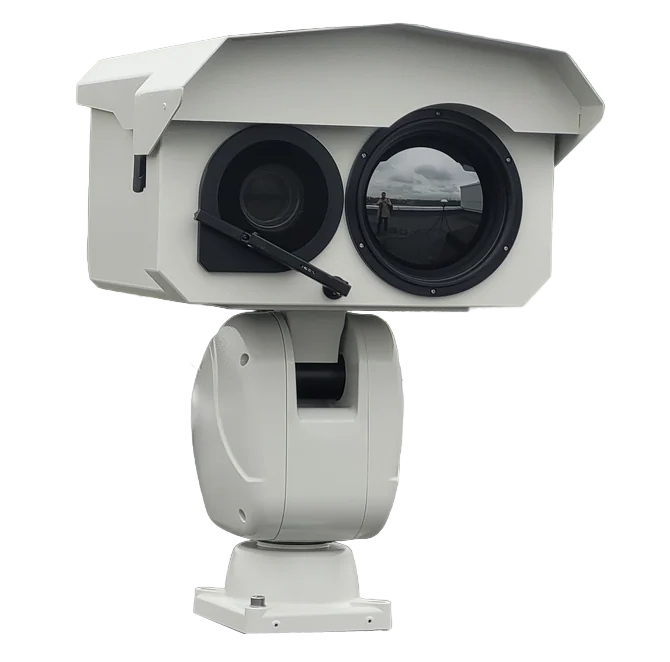

Поворотный тепловизор «СИГМА»
DWT-IS-C4137D-T6100D
Подробнее →Поворотные тепловизоры
Поворотные тепловизоры DWTECH — российский производитель PTZ-камер из Зеленограда. Серии СИГМА, ИПСИЛОН, ОМЕГА: матрицы 640×512 и 1280×1024, объективы до 350 мм, лазерный дальномер до 6 км, класс защиты IP66, рабочая температура от −60 до +60 °C.
Серии отличаются технической реализацией платформ и оптических модулей: СИГМА — базовая универсальная линейка, ИПСИЛОН — дальнобойные модели на матрице 1280×1024 с трансфокатором 50-350 мм, ОМЕГА — усиленные платформы для работы в составе радарных комплексов круглосуточно. Высокоточный редуктор или прямой привод обеспечивают безотказную работу даже при непрерывном отрабатывании целей.
Тепловизионный канал построен на неохлаждаемых матрицах VOX разрешением 384×288, 640×512 и 1280×1024 с шагом пикселя 12 мкм и температурной чувствительностью NETD ≤35-40 мК.
Атермальная оптика (фокусировка не зависит от температуры) применяется в фиксированных тепловизионных объективах с фокусным расстоянием до 100 мм.
Тепловизионные моторизованные трансфокаторы с фокусным расстоянием 25-75 мм, 30-120 мм, 30-180 мм, 25-225 мм и 50-350 мм перекрывают наблюдение от десятков метров до многих километров.
Канал видимого спектра реализован на модулях с разрешением от FullHD до 4K. Штатный оптический модуль с разрешением 2688×1520 и оптическим трансфокатором 37x 6.5-240 мм рассчитан на дистанцию до 1000-1500 м; для больших расстояний доступен оптический модуль с фокусным расстоянием до 1200 мм для наблюдения на десятках километров.
Оптико-электронная система может быть оснащена лазерной ИК-подсветкой, дальномером, устройством РЭБ, зенитным прожектором и другими модулями.
Все поворотные тепловизоры рассчитаны на всепогодное наблюдение: класс защиты IP66, устойчивость к ветру, рабочий диапазон от -40 °C (в северном исполнении — от -60 °C) до +60 °C. Интерфейс IP ONVIF обеспечивает интеграцию в существующие системы безопасности и российские видеоплатформы.
ООО «ДВТЕХ» — российский производитель: оборудование разрабатывается и собирается в России, в городе Зеленограде, — готовое решение для импортозамещения на критически важных объектах.
Ниже представлены некоторые конфигурации поворотных тепловизоров; точная конфигурация и цена рассчитываются по запросу под задачу заказчика.
Сравнение серий поворотных тепловизоров
Серии СИГМА, ИПСИЛОН и ОМЕГА отличаются разрешением матрицы, оптикой и конфигурацией платформы. Ниже — ключевые характеристики моделей-флагманов каждой серии для подбора под задачу.
| Характеристика | СИГМА DWT-IS-C4152D-T625/225D-LRF6 | ИПСИЛОН DWT-IV-C4152D-T1250/350D | ОМЕГА DWT-ISF-C4137D-T630/120D-DFV |
|---|---|---|---|
| Назначение | Универсальное наблюдение, охрана периметра | Дальнее наблюдение, граница, протяжённые периметры | Мультиканальный мониторинг, антидрон-комплексы |
| Матрица тепловизора | VOX 640×512, 12 мкм | VOX 1280×1024, 12 мкм | VOX 640×512 + ближний модуль 384×288 |
| NETD (температурная чувствительность) | ≤40 мК | ≤35 мК | ≤40 мК |
| Объектив тепловизора | 100 мм фикс. или трансфокатор 25–75 / 30–150 / 25–225 мм | Трансфокатор 50–350 мм F1.4 | Трансфокатор 30–120 мм + фикс. на ближнем канале |
| Видеоканал | 4 Мп, трансфокатор 6.5–240 мм (37x) или 15–750 мм (52x) | 4 Мп, 15–750 мм (52x) с оптической стабилизацией | 4 Мп 6.5–240 мм (дальний) + 5 Мп (ближний) |
| Лазерный дальномер | Опционально, до 6 км | — | — |
| Платформа | Червячный редуктор, точность 0.01° | Прецизионный червячный редуктор, точность 0.01° | Червячный редуктор, точность 0.1° |
| Класс защиты | IP66, ветер до 67 м/с | IP66 | IP66 |
| Рабочая температура | от −40 °C (опц. −50 °C) до +60 °C | от −40 °C до +60 °C | от −40 °C до +60 °C |
| Интерфейс | IP ONVIF | IP ONVIF | IP ONVIF |
Указаны характеристики моделей-флагманов. Полная конфигурация подбирается по запросу.
Как выбрать поворотный тепловизор
Подбор PTZ-системы строится от задачи к характеристикам, а не наоборот. Ниже — пять шагов, по которым инженеры DWTECH согласовывают конфигурацию с заказчиком.
1. Задача и дистанция наблюдения
Охрана периметра промплощадки (до 1–2 км), наблюдение за протяжённым периметром или границей (3–10 км), оптический канал антидрон-комплекса (до 3–5 км по квадрокоптеру), морской и береговой контроль. Дистанция и тип цели (человек, лёгкий транспорт, БПЛА) определяют разрешение матрицы и фокусное расстояние объектива.
2. Разрешение матрицы тепловизора
384×288 — для ближних задач до 500 м. 640×512 (шаг пикселя 12 мкм, NETD ≤40 мК) — основной формат для большинства периметральных и антидрон-задач. 1280×1024 (NETD ≤35 мК) — для дальнего наблюдения свыше 5 км: вдвое больше пикселей на цель при том же объективе и кратно меньше ложных тревог в видеоаналитике.
3. Объектив тепловизора: фикс или трансфокатор
Атермализованный фиксированный объектив 50–100 мм — для зоны постоянного контроля, всегда в фокусе при перепадах температуры. Моторизованный трансфокатор 25–75 / 30–150 / 25–225 / 50–350 мм — для динамической смены крупного и обзорного плана: широкое поле для обнаружения и узкое для распознавания. Чем больше максимальное фокусное, тем дальше распознаётся цель.
4. Платформа и точность позиционирования
Червячный редуктор с точностью 0.01° — для прецизионного сопровождения цели и работы по целеуказанию РЛС. Класс защиты IP66 и устойчивость к ветру до 67 м/с — обязательное требование для уличной установки в открытых условиях. Северное исполнение −60 °C — для арктических объектов.
5. Дополнительные модули
Лазерный дальномер до 6 км — для целеуказания и привязки цели к карте. Лазерная ИК-подсветка до 1000 м — для видеоканала в полной темноте без демаскирующего света. Управляемый прожектор DWT-SLC-1000 до 3000–5000 м — для оптического воздействия и подсветки. Акустический модуль 148 дБ — для дистанционного оповещения нарушителя. РЭБ — для нейтрализации БПЛА в составе антидрон-комплекса.
Для предварительной оценки дальности обнаружения по конкретному объективу и матрице используйте оптический калькулятор. Финальную конфигурацию инженеры DWTECH рассчитывают по входным данным объекта: дистанция, климат, тип цели, интеграция с РЛС или видеоаналитикой.
Открыть оптический калькулятор
Дальнобойный PTZ-тепловизор «СИГМА»
DWT-IS-C4152D-T625/225D-LRF6
Подробнее →
Дальнобойный PTZ-тепловизор «СИГМА»
DWT-IS-C4152D-T625/225D
Подробнее →
Поворотный тепловизор, 4-канальная система
DWT-ISF-C4137D-T630/120D-DFV
Подробнее →
Поворотный тепловизор «СИГМА»
DWT-IS-C4137D-T630/150D
Подробнее →
Дальнобойный PTZ-тепловизор «СИГМА»
DWT-IS-C4155D-T625/225D
Подробнее →
PTZ-тепловизор с лазерной ИК-подсветкой
DWT-ISL-C2450D-T625/75D-L108
Подробнее →
Дальнобойный PTZ-тепловизор «ИПСИЛОН»
DWT-IV-C4152D-T1250/350D
Подробнее →Частые вопросы
Поворотный тепловизор оснащён приводом наклон/поворот и контролирует зону 360°, позволяя оператору сопровождать движущиеся цели. Стационарный тепловизор наблюдает за фиксированным сектором. Для охраны периметра и дальнего наблюдения за подвижными объектами выбирают поворотные модели.
