Подробнее →Дальнобойные поворотные тепловизоры
Дальнобойный поворотный тепловизор — это система, рассчитанная на обнаружение и распознавание целей на дистанции в километры и десятки километров. Применяется на государственных границах, протяжённых периметрах энергетических и режимных объектов, в портах для контроля акватории и на полигонах. Ключевые параметры: разрешение тепловой матрицы, фокусное расстояние объектива и наличие лазерного дальномера для целеуказания.
Дальность обнаружения у тепловизора зависит от двух связанных величин — числа пикселей на критический размер цели и качества оптики. По критерию Джонсона для обнаружения человека (характерный размер 0.75 м) на цель должно приходиться не менее 1.5 пикселей. Удвоение разрешения матрицы или вдвое более длиннофокусный объектив дают пропорциональный прирост дальности. Для предварительного расчёта под конкретную конфигурацию используйте оптический калькулятор.

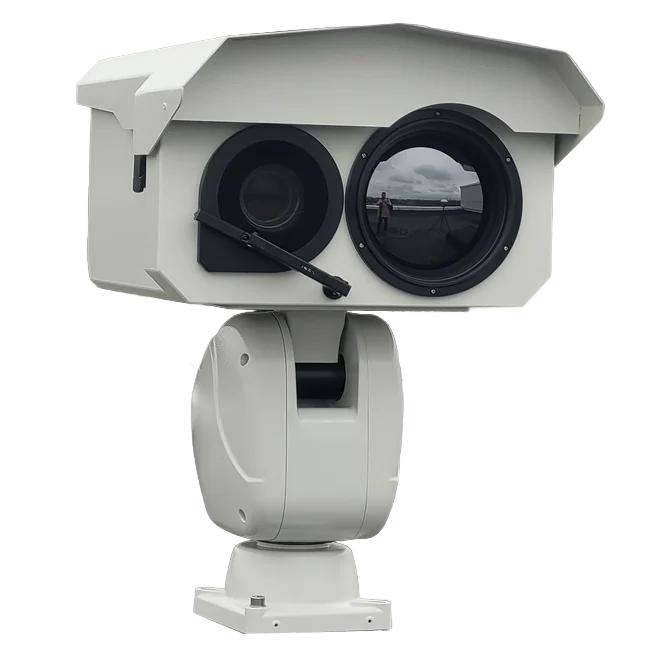

В линейке DWTECH задачи дальнего наблюдения закрывают две серии поворотных тепловизоров. Серия СИГМА — модели с матрицей 640×512 и трансфокатором 25-225 мм, опционально с лазерным дальномером до 6 км: подходит для дистанций в несколько километров и универсальной охраны периметра. Серия ИПСИЛОН — флагман для дальнего наблюдения: матрица 1280×1024 с NETD ≤35 мК и трансфокатор 50-350 мм F1.4 дают в 4 раза больше пикселей на цель при том же угле обзора, что критично на дистанциях свыше 5–10 км.
Все дальнобойные модели рассчитаны на круглосуточную всепогодную эксплуатацию: класс защиты IP66, рабочий диапазон от −40 °C до +60 °C, устойчивость к ветру до 67 м/с. Прецизионный червячный редуктор с точностью 0.01° обеспечивает точное наведение и стабильное сопровождение цели. Интерфейс IP ONVIF — для интеграции в существующие системы безопасности, радарные комплексы и российские видеоплатформы.

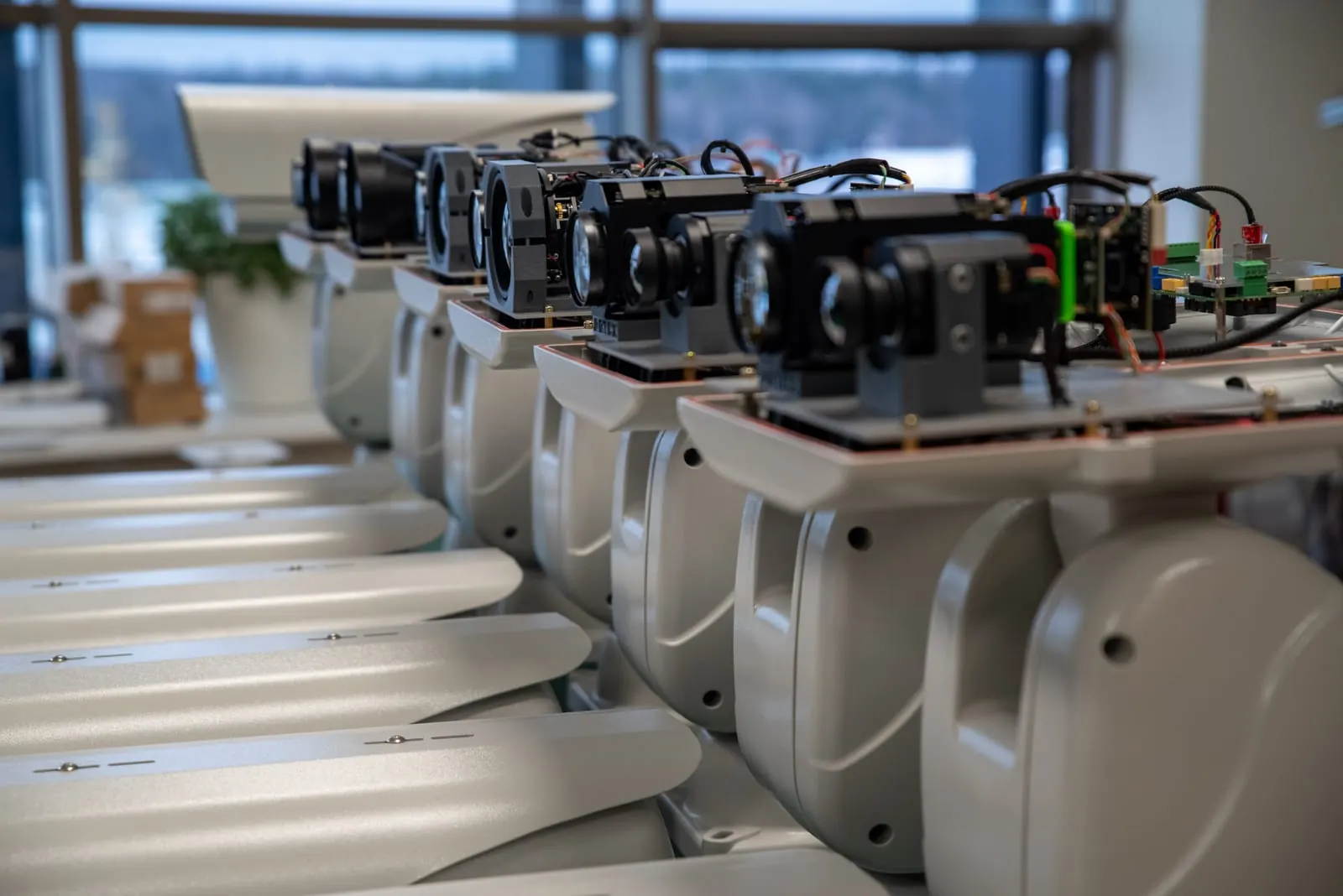

Оборудование разрабатывается и собирается в России — готовое решение для импортозамещения. Конфигурация дальнобойного PTZ-тепловизора рассчитывается под объект: дистанция, тип целей, климат и интеграция с радаром или видеоаналитикой. Стоимость — по запросу.
Как добиться дальности 8–12 км
Дальность распознавания у тепловизионной системы — функция трёх параметров: разрешения матрицы, фокусного расстояния объектива и температурного контраста цели с фоном. Каждый параметр работает отдельно, но кратно умножает результат, когда подобран под задачу. Матрица 1280×1024 против 640×512 при той же оптике даёт двойной запас по дальности распознавания. Объектив 350 мм против 100 мм — в 3.5 раза. Сложение этих факторов выводит расчётную дальность распознавания человека за 5 км, а дальность обнаружения — за 10 км в идеальных условиях. Реальная дальность всегда ниже расчётной из-за погоды и теплового контраста: закладывайте резерв 1.5–2 раза.
Атермализованная оптика сохраняет фокусировку при перепадах температуры — критично для зимней эксплуатации и для объектов с большим суточным колебанием. Трансфокатор позволяет переключать обзорное и крупное поле: широкий угол для обнаружения, узкий — для распознавания и идентификации после захвата цели.
Лазерный дальномер — зачем он в составе системы

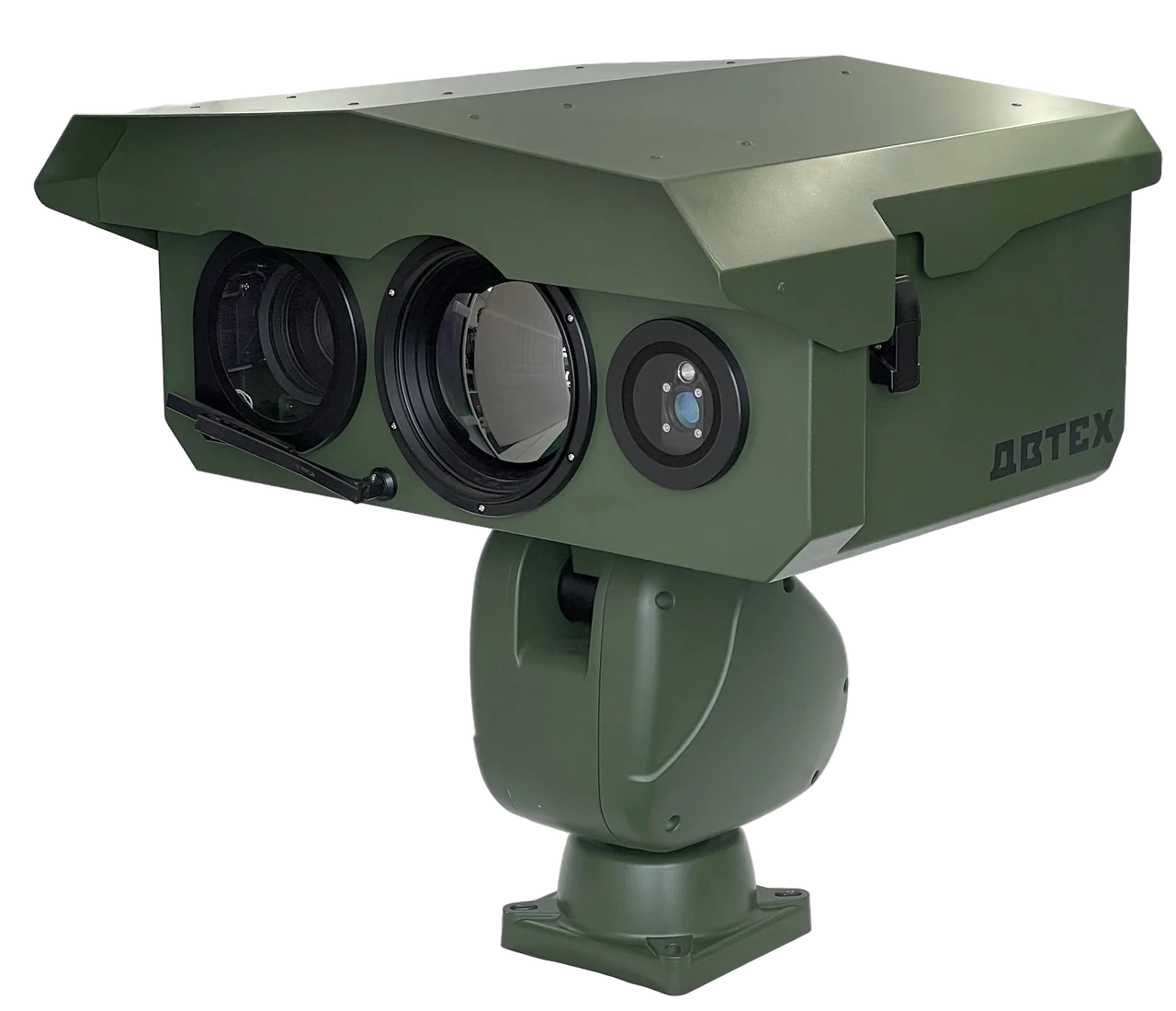

Дальномер выдаёт точную дистанцию до наблюдаемой цели — до 6 км в моделях серии СИГМА. Это нужно по трём причинам. Первая — целеуказание оперативной службе и привязка цели к карте: оператор видит не только что и где, но и точную дистанцию для принятия решения. Вторая — совместная работа с радаром в составе антидрон-комплекса или комплексной системы охраны: оптический канал подтверждает РЛС-отметку и уточняет координаты. Третья — автоматическое сопровождение цели с компенсацией параллакса между сенсорами.
Где применяются дальнобойные PTZ-системы
Государственные границы и протяжённые рубежи охраны — основной сценарий: открытые направления, низкая инфраструктурная плотность, требование к дальности 5–15 км. Энергетика и критическая инфраструктура — большие периметры АЭС, ГЭС, нефтегазовых объектов, где дальнобойный PTZ дополняет стационарный рубеж и работает по целеуказанию датчиков. Морские порты и береговая охрана — контроль акватории, обнаружение маломерных плавсредств. Полигоны и испытательные центры — контроль зоны безопасности и фиксация испытаний.
Подходящее оборудование
Смотрите в каталоге
Частые вопросы
Дальность зависит от конкретной модели и задачи. Флагман серии ИПСИЛОН — DWT-IV-C4152D-T1250/350D с матрицей 1280×1024 и трансфокатором 50-350 мм — рассчитан на распознавание человека за 5 км и обнаружение за 10–12 км в идеальных условиях. Модели серии СИГМА с дальномером до 6 км покрывают дистанции 2–5 км. Точный расчёт — через оптический калькулятор.
