Главный энергетик ПС 220 кВ получает в три часа ночи вызов: сработала газовая защита трансформатора, оперативный персонал обесточил секцию, два потребителя первой категории сидят на резерве. Утром выясняется — перегретое болтовое соединение на вводе НН, температура контакта по протоколу обследования полугодовой давности была 47 °C при норме до 60 °C. За шесть месяцев оно ушло за 130 °C, окислилось и доварилось. Плановый тепловизионный обход с ручным прибором раз в полгода эту динамику не ловит в принципе — между замерами лежит окно в 4380 часов, и аномалия живёт ровно столько, сколько надо для отказа.
Это типовая ситуация для подстанций 35–500 кВ, и решается она не покупкой более дорогого ручного тепловизора, а переходом на стационарный непрерывный тепловизионный контроль оборудования с интеграцией в АСУ ТП объекта. Ниже — как это устроено на практике, какие модели и под какие задачи берут и где проходит граница между «купили дорого, поставили, забыли» и реально работающей предиктивной диагностикой энергооборудования.
Зачем подстанции непрерывная тепловизионная диагностика подстанций
Перегрев — самая ранняя и самая надёжная диагностируемая аномалия силового оборудования. Контактное соединение, изолятор с трекингом, обмотка трансформатора с локальным дефектом изоляции — всё это начинает греться задолго до отказа. Окно от появления тепловой аномалии до разрушения изоляции или приваривания контакта измеряется часами и сутками, иногда неделями. Этого хватает, чтобы вывести оборудование в ремонт планово, а не аварийно. Но только при условии, что аномалию кто-то увидит.
Ручной обход с портативным тепловизором даёт срез в одной точке времени. РД 34.45-51.300-97 и СО 153-34.20.262-2002 описывают браковочные нормы по превышению температуры контакта над температурой соседнего участка шины — 5–10 °C для нагрузочного режима, классификация дефектов от «требует наблюдения» до «аварийный». Норма работает, если аномалию вообще видно. На обходе с прибором её не видно, если в момент замера нагрузка низкая, или контакт закрыт льдом, или обход делается летом днём с засветкой от солнца.
Стационарная тепловизионная система решает эту задачу иначе: она снимает контролируемые точки непрерывно или по расписанию, привязывает температуру к токовой нагрузке через АСУ ТП и выдаёт тревогу при отклонении от модели. Это и есть мониторинг перегрева в нормальном инженерном смысле — не разовый замер, а функция времени и нагрузки.

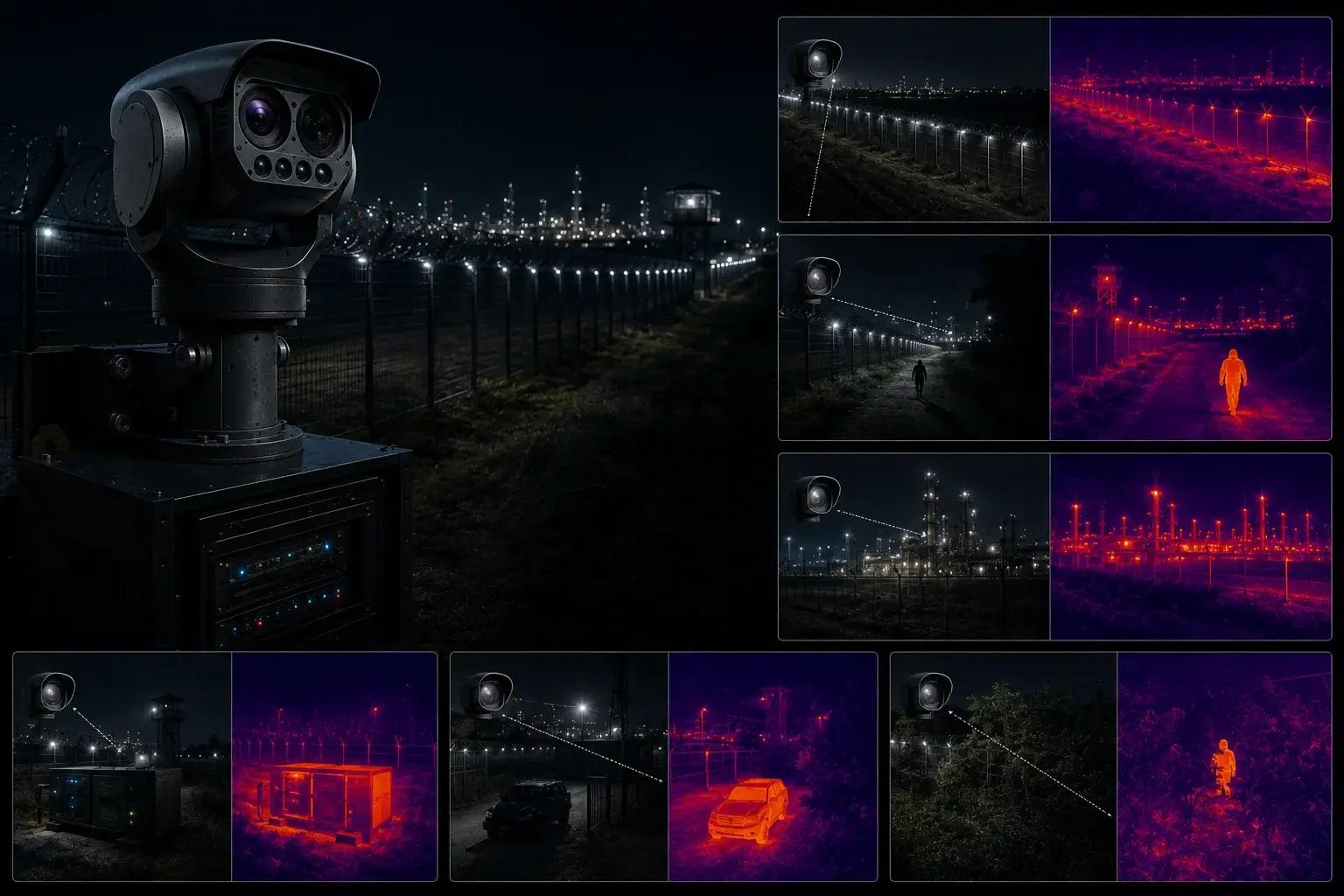

Для подстанции это закрывает сразу две задачи: технологическую диагностику силового оборудования и охрану периметра. Подробнее про сочетание этих функций мы разбирали на странице решений для критической инфраструктуры — на ПС они закрываются одним парком оборудования и одной интеграцией по ONVIF.
Что именно контролируем: точки тепловизионного контроля оборудования
Прежде чем выбирать тепловизор для подстанции, нужно зафиксировать перечень контролируемых точек. Это важнее, чем спецификация прибора, потому что от количества и геометрии точек зависят и количество камер, и тип объектива, и схема размещения.
Базовый перечень для ОРУ 110–500 кВ:
- Силовые трансформаторы: вводы ВН и НН (фланцы, изоляторы), бак, радиаторная система, переключатель РПН, маслонасосы.
- Выключатели (элегазовые, масляные): вводы, опорные изоляторы, контактные системы.
- Разъединители: ножи, контактные пластины, опорные колонки.
- Ошиновка: болтовые и сварные соединения, петли подвеса, шинные опоры.
- Измерительные ТТ и ТН: первичные вводы, контакты вторичных цепей в коробах.
- ОПН: тело ограничителя — диагностика старения варисторов по температурному профилю.
- Линейные порталы и сопряжения ВЛ–ПС: соединения «провод–аппаратный зажим».
В ЗРУ и КРУЭ добавляются контакты ячеек, кабельные вводы и шинные мосты. На трансформаторных подстанциях с маслом отдельная история — контроль теплового состояния бака даёт раннюю информацию о витковых замыканиях через карту тепловыделения.
Перечень определяет геометрию. На типовой ПС 220 кВ с двумя АТ и двумя–тремя системами шин это 60–150 контролируемых точек, разнесённых по площадке размером 100×150 метров на разных высотах — от 1,5 до 25 метров. Одной камерой это не закрыть, и одной поворотной тоже. Нужна комбинация стационарных тепловизоров на критичных позициях и поворотных систем для обхода по программе.
Стационарные или поворотные: тепловизор для подстанции под задачу
Принцип выбора простой: критичная точка с фиксированной геометрией наблюдения — стационар; зона с большим количеством точек, где допустим обход с интервалом 5–15 минут — поворотная система.
Практический расклад на ПС 220 кВ с двумя АТ: два фиксированных стационара на каждый трансформатор (вид сбоку и сверху на вводы), плюс одна–две поворотные системы СИГМА с программой обхода ячеек ОРУ. Этого хватает, чтобы держать все критичные точки в постоянном поле зрения с обновлением температурного снимка раз в 5–10 минут.
Полный модельный ряд по позициям — в каталогах стационарных тепловизоров и поворотных тепловизоров.
Тепловизионная диагностика трансформаторов: что ловит NETD ≤40 мК
Силовой трансформатор — самый дорогой актив подстанции и самый чувствительный к тепловой диагностике. Здесь NETD матрицы из абстрактной цифры в спецификации превращается в разницу между «увидели за неделю до отказа» и «не увидели вообще».
NETD ≤40 мК у матриц 640×512 — это минимальный различимый температурный контраст 0,04 °C. Для тепловизионной диагностики трансформаторов это рабочий уровень: позволяет различать аномалии бака в 1–2 °C над фоном, что соответствует ранним стадиям локального перегрева обмотки. Для матриц 1280×1024 в ИПСИЛОН уже NETD ≤35 мК — это резерв чувствительности для контроля крупных трансформаторов на удалении 50–80 метров с одной мачты.
Что конкретно видит стационарный тепловизионный канал на трансформаторе:
- Вводы ВН/НН. Перегрев фланца ввода относительно бака на 3–5 °C — индикация ослабления контакта или начала пробоя по маслу внутри фарфора.
- Радиаторная система. Холодные секции при работающих маслонасосах — забитые радиаторы или закрытые задвижки, ведёт к перегреву обмотки.
- Бак трансформатора. Локальный нагрев на боковой стенке — признак витковых замыканий или замыкания на бак.
- РПН. Систематический перегрев — износ контактов переключателя, повод для внеочередной ревизии.
- Маслопроводы и расширитель. Аномальные температуры — нарушение циркуляции, проблемы с системой охлаждения.
Атермализация объектива здесь критична. Фиксированный атермальный объектив 50 или 100 мм держит фокус в диапазоне от −40 до +60 °C без перенастройки — а на трансформаторе перепад от зимней ночи к летнему полдню при солнечной засветке бака даёт именно такой диапазон рабочих температур корпуса камеры. Без атермализации тепловой снимок плывёт по фокусу, и алгоритмы детекции аномалий начинают давать ложные срабатывания.
Интеграция с АСУ ТП: тепловизор для энергетики работает только в системе
Самая частая ошибка при внедрении — поставить тепловизор для энергетики как «отдельную систему наблюдения» в кабинете охраны. В этом случае главный энергетик про данные тепловизора узнаёт раз в квартал из отчёта подрядчика. Это не предиктивная диагностика, это видеонаблюдение с дорогим объективом.
Тепловизионный канал должен идти в АСУ ТП объекта и сопоставляться с режимными параметрами. Минимальная схема интеграции через ONVIF:
- Видеопоток и температурная метаинформация — на видеосервер с архивом не менее 30 суток.
- Тревоги по превышению порогов — в SCADA подстанции как отдельный класс событий.
- Привязка температуры контролируемой точки к току нагрузки по присоединению — расчёт нормализованной температуры для сравнения с браковочными нормами вне зависимости от текущей загрузки.
- Архив температурных профилей — для трендового анализа и выявления медленных деградаций.
ONVIF здесь — не маркетинговая галочка, а единственный практически работающий способ связать тепловизионные камеры с российскими видеоплатформами и АСУ ТП без проприетарных интеграций. Все модели DWTECH идут с ONVIF из коробки, спецпротоколы для конкретной АСУ согласуются отдельно.
Отдельная история — порог тревоги. Фиксированный порог «70 °C на контакте» не работает: летом при солнце 70 °C набирается на холостом ходу, зимой при полной нагрузке контакт с реальным дефектом может сидеть на 55 °C. Рабочая схема — дифференциальный порог: превышение температуры контролируемой точки над опорной (соседний участок шины, симметричная фаза) на величину сверх нормы по РД 34.45-51.300-97. Это считается алгоритмом на стороне видеосервера или АСУ ТП по данным тепловизионного потока.
Климатика и эксплуатация: реальные требования к тепловизору для подстанции
Подстанция — это не серверная. Камера висит на портале или мачте 12–25 метров, обдувается ветром, льёт ледяной дождь, летом нагревается солнцем до +55 °C на корпусе, зимой охлаждается до −45 °C. Плюс электромагнитная обстановка ОРУ 500 кВ — наведённые помехи на сигнальных и питающих цепях, импульсные перенапряжения от коммутаций.
Что нужно проверять в спецификации до закупки:
- Класс защиты IP66 как минимум. Меньше — ставить нельзя, открытое ОРУ не прощает протечек.
- Рабочий диапазон от −40 °C. Для Сибири, Севера и северных подстанций ЕЭС — северное исполнение от −60 °C. У DWTECH это штатная опция по линейке стационаров и поворотных систем.
- Защита цепей питания и сигнала. Изначально заложенная в схему, а не в виде внешних разрядников. Импульс от КЗ на шинах 220 кВ кладёт камеру без защиты в первый же сезон.
- Питание 24 В пост. тока / 220 В пер. тока / HiPoE. На ПС обычно есть и 220 В оперативного тока, и 220 В собственных нужд — выбор питания определяется удалённостью камеры и доступностью трасс.
- Поворотные системы — устойчивость к ветру. Для СИГМА это 67 м/с при сохранении точности 0,01° — что критично для систем с программой обхода: ветер не должен сбивать наведение в заданную координату.
Отдельно про температурный режим самого тепловизора. Рабочий ИК-диапазон 8–14 мкм, неохлаждаемые VOX-матрицы — это та технология, которая работает на ПС круглосуточно годами без обслуживания. Никаких механических затворов охлаждения, никакого выхода на режим, никаких регламентных замен криогенного блока. Включили — работает.
Импортозамещение и приёмка на объекте критической инфраструктуры
Для подстанций 35–500 кВ, входящих в перечни ОКИИ, импортозамещение — не «желательно», а формальное требование при приёмке. Это означает не только российское происхождение оборудования по сертификату СТ-1, но и реальное производство на территории РФ, с возможностью проверки и сервисной поддержки внутри страны. Подробный чек-лист проверки реального производителя по реестру Минпромторга и баллам по 719 — в материале импортозамещение тепловизоров.
DWTECH разрабатывает и производит тепловизионные системы в Зеленограде, на площадке ОЭЗ «Технополис Москва». Компанию основали выпускники МЭИ (радиотехнический факультет), что для разговора с главным энергетиком — внятный профессиональный контекст: разработчики системы понимают, что такое нагрузочный режим, токи КЗ и электромагнитная совместимость на ОРУ. Опыт в системах безопасности — с 2005 года, в разработке оборудования — с 2016 года. Сервисный центр и техподдержка — в Зеленограде, не в стране-поставщике с проблемами логистики.
Из проектов, релевантных подстанционной тематике — тепловизионные системы на объектах атомной и гидроэнергетики: Курская АЭС, Балаковская АЭС, ГЭС России. На АЭС задача шире — тепловизор для АЭС закрывает и периметр, и контроль наружного электротехнического оборудования открытых распределительных устройств, и поддержку радарных комплексов. Подстанционный сегмент технологически — подмножество этого же стека: те же матрицы, та же атермальная оптика, тот же ONVIF, тот же диапазон климатики.
Что заказывать на типовую ПС 220 кВ
Если задача — закрыть тепловизионной диагностикой типовую двухтрансформаторную ПС 220 кВ с двумя системами шин и десятью присоединениями, рабочая конфигурация:
- 4× стационарных DWT-SD с атермальным объективом 50 мм — по два на каждый АТ, контроль вводов и бака.
- 2× поворотных DWT-IS-C4137D-T6100D — на мачтах освещения по углам ОРУ, программа обхода 30–40 точек с интервалом 5 минут.
- 1× DWT-SD-SS на ЗРУ при прибрежной локации (если применимо).
- Видеосервер с архивом 30 суток и интеграцией в АСУ ТП по ONVIF.
- Расчёт тепловой модели объекта с привязкой порогов к токовой нагрузке.
Геометрию размещения и углы зрения проще считать в оптическом калькуляторе на сайте — там же можно подобрать объектив под конкретное расстояние до контролируемой точки. Подробное обсуждение конфигурации под ваш конкретный однолинейный план — через форму на странице решения для критической инфраструктуры или прямой запрос ТКП на спецификацию из этого раздела.
