Подробнее →Тепловизоры для охраны периметра
Тепловизор — один из основных сенсоров охраны периметра. В отличие от обычной камеры, тепловизионная система формирует изображение по собственному тепловому излучению объектов и не зависит от освещённости: она обнаруживает человека или технику ночью, в полной темноте, в тумане, дыму и при засветке прожекторами. Развёрнутое сравнение технологий — в материале тепловизор или камера видеонаблюдения.
Задача охраны периметра — заранее обнаружить нарушителя на подступах к объекту, до пересечения линии ограждения. Дальность обнаружения зависит от объектива и матрицы тепловизора — для предварительного расчёта используйте оптический калькулятор. DWTECH применяет два типовых сценария построения рубежа.
Стационарные тепловизоры устанавливаются вдоль ограждения и контролируют фиксированные участки периметра внахлёст — это рубеж из тепловых камер для объектов с предсказуемой геометрией. Поворотные тепловизоры (PTZ) с приводом наклон/поворот контролируют зону 360° и применяются для дальнего обнаружения на открытых направлениях, сопровождения цели и работы по целеуказанию от радара или датчиков охранной сигнализации.
Системы DWTECH рассчитаны на круглосуточную всепогодную эксплуатацию: класс защиты IP66, рабочий диапазон от -40 °C до +60 °C, устойчивость к ветру до 67 м/с. Интерфейс IP ONVIF позволяет встроить тепловизоры в существующую систему безопасности, видеоплатформу или ситуационный центр, а модели с лазерным дальномером выдают точные координаты цели.
Оборудование разрабатывается и производится в России, что делает его готовым решением для импортозамещения на режимных и критически важных объектах. Подобрать тепловизоры для охраны периметра под конкретную задачу — протяжённость рубежа, рельеф, требуемую дальность обнаружения — помогут специалисты DWTECH; стоимость рассчитывается индивидуально по запросу.
Как рассчитать дальность обнаружения для периметра
Дальность тепловизора на охране периметра определяется по критерию Джонсона — связке числа пикселей на цели и её критического размера. Для обнаружения человека (характерный размер 0.75 м) нужно минимум 1.5 пикселя на цель, для распознавания — 6, для идентификации — 12. Это исходные данные расчёта дальности под объектив и матрицу.
На практике рубеж охраны периметра проектируется так. Шаг 1 — измерить протяжённость периметра и определить участки с разными требованиями: ограждение, открытые направления, водные участки. Шаг 2 — выбрать тип камер: стационарные для фиксированных секторов, поворотные для дальнего обнаружения. Шаг 3 — рассчитать минимальное фокусное расстояние объектива под нужную дистанцию через оптический калькулятор. Шаг 4 — заложить резерв 1.5–2 раза на погодные условия (туман, дождь, снижение теплового контраста).
Сценарии построения тепловизионного рубежа
Сценарий 1 — линия ограждения. Стационарные тепловизоры с короткофокусной оптикой 25–50 мм устанавливаются вдоль периметра внахлёст с шагом 200–400 м. Каждая камера контролирует свой сектор; вместе они образуют сплошной рубеж. Это база для объектов с предсказуемой геометрией: склады, технологические площадки, нефтебазы, подстанции.
Сценарий 2 — открытые направления. На дальних подступах ставится один-два поворотных тепловизора (PTZ) с длиннофокусной оптикой 100–350 мм. Камера контролирует широкий сектор обзорным полем, а узкое поле используется для распознавания и сопровождения цели после обнаружения. Этот сценарий типичен для границ, аэродромов, режимных территорий.
Сценарий 3 — гибридный. Сочетание стационарных камер на ограждении и одного-двух PTZ на дальние направления. PTZ работает по целеуказанию от стационарных камер или сторонних датчиков (виброкабель, радар, оповестители). Это типовое решение для протяжённых периметров критической инфраструктуры — АЭС, ГЭС, нефтегазовых объектов. Подробный разбор выбора между типами — в статье поворотный или стационарный тепловизор. Архитектура тандема РЛС + PTZ-тепловизор для крупных объектов разобрана отдельно в материале тепловизор и радар как основа охраны периметра.
Применение на объектах критической инфраструктуры
АЭС и ГЭС — самые требовательные сценарии охраны периметра. Многокилометровый рубеж, несколько зон с разными требованиями (производственная, режимная, санитарно-защитная), круглосуточная эксплуатация в любую погоду. DWTECH применяет здесь связку стационарных тепловизоров на ограждении и поворотных PTZ на ключевых направлениях; подробнее о решении для критической инфраструктуры.
Аэродромы — отдельный класс задач: контроль ВПП, периметра, зон стоянки, защита от несанкционированного проникновения людей и БПЛА. Здесь PTZ-тепловизоры часто работают в составе антидрон-комплекса ЛИС-А с РЛС обнаружения дронов.
Морские порты и береговая охрана — задача контроля акватории на 5–10 км. Применяются дальнобойные PTZ-тепловизоры с матрицей 1280×1024 и трансфокатором 50–350 мм, а также стационарные модели в корпусе из нержавеющей стали SS304 для солёной агрессивной среды; решения для морского наблюдения.
Подходящее оборудование
Дальнобойный PTZ-тепловизор «СИГМА»
DWT-IS-C4152D-T625/225D-LRF6
Подробнее →

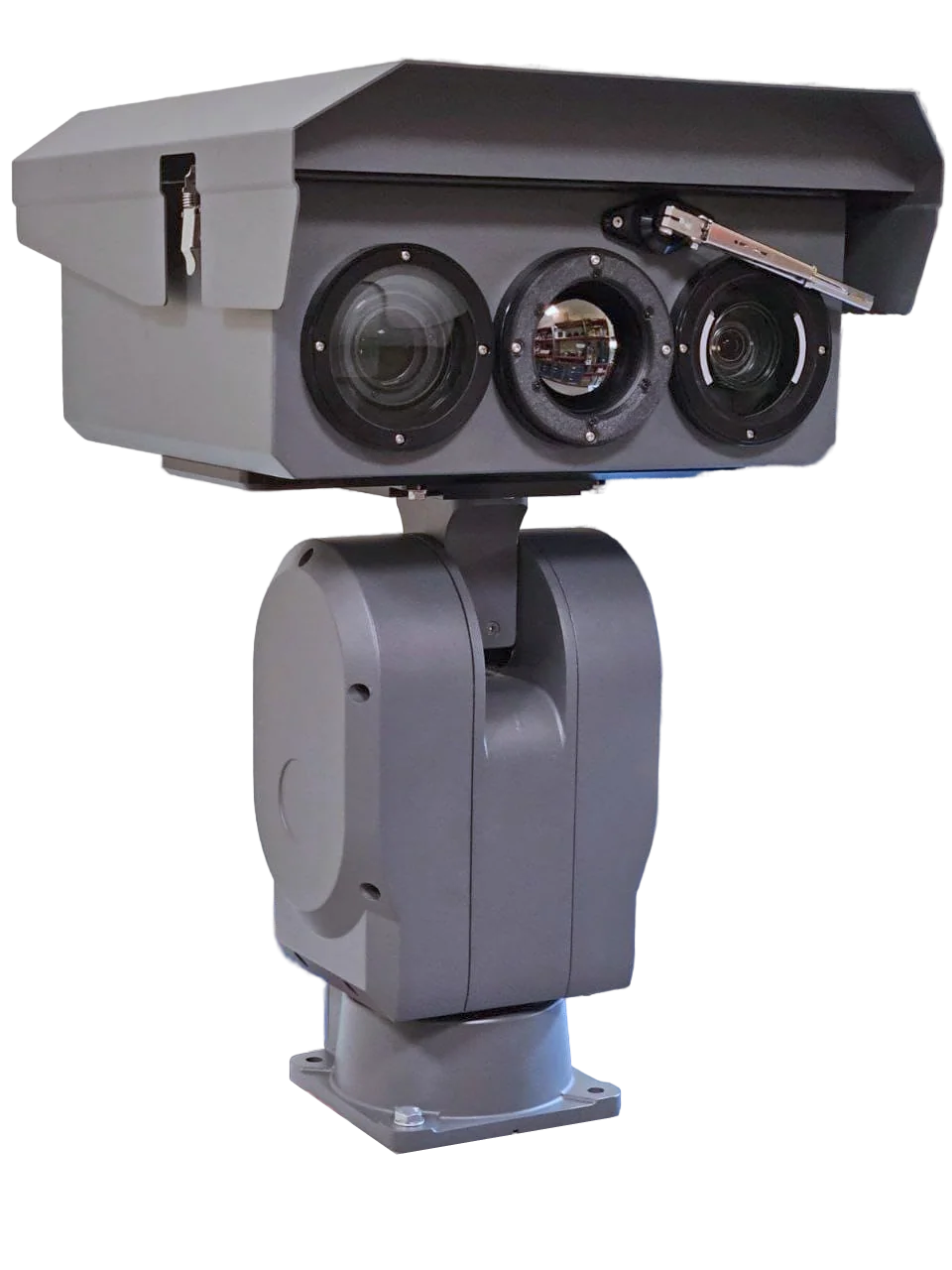

PTZ-тепловизор с лазерной ИК-подсветкой
DWT-ISL-C2450D-T625/75D-L108
Подробнее →
Стационарный тепловизор в защищённом корпусе
DWT-SD
Подробнее →
Стационарный тепловизор в корпусе из нержавеющей стали
DWT-SD-SS
Подробнее →

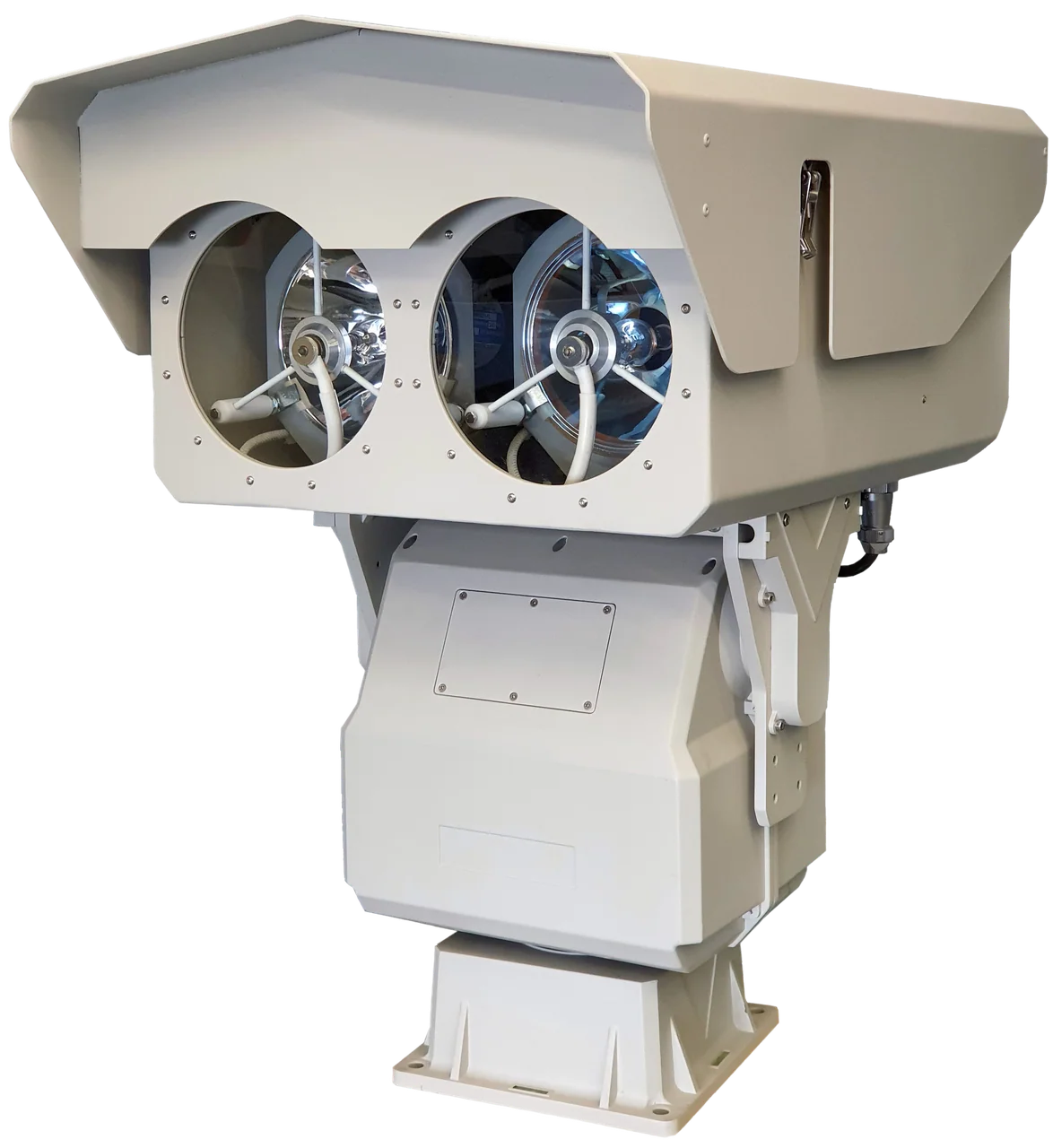

Управляемый прожектор
DWT-SLC-1000
Подробнее →Смотрите в каталоге
Частые вопросы
Почему для охраны периметра выбирают тепловизор, а не обычную камеру?
Тепловизор формирует изображение по тепловому излучению объектов и не зависит от освещённости. Он обнаруживает нарушителя ночью, в тумане и дыму, тогда как обычная камера в этих условиях теряет видимость. Это позволяет заранее выявить угрозу на подступах к объекту.
Какая дальность обнаружения нужна для охраны периметра?
Дальность зависит от задачи: для контроля линии ограждения достаточно стационарных тепловизоров с короткофокусными объективами, для дальнего обнаружения на открытых направлениях применяют поворотные модели с длиннофокусной оптикой и дальномером. Точную дальность под объект рассчитывают индивидуально — для предварительной оценки можно использовать оптический калькулятор на сайте.
Что выбрать — стационарные или поворотные тепловизоры?
Стационарные тепловизоры контролируют фиксированные участки периметра внахлёст и образуют сплошной рубеж. Поворотные (PTZ) применяют для дальнего обнаружения, сопровождения цели и работы по целеуказанию от радара. На практике их часто комбинируют в одной системе.
Можно ли интегрировать тепловизоры в существующую систему безопасности?
Да. Тепловизоры DWTECH работают по протоколу IP ONVIF и интегрируются в существующие системы видеонаблюдения, охранной сигнализации и ситуационные центры, в том числе с российскими видеоплатформами.
Как защититься от ложных тревог в тепловизионной системе охраны периметра?
Современная тепловизионная система использует видеоаналитику — алгоритм классифицирует движение по форме, размеру и температуре цели. В сочетании с двумя сенсорами (тепловизор + видимый канал) и валидацией радаром или виброкабелем число ложных срабатываний снижается на порядок. На критических объектах применяются гибридные комплексы с нейросетевой классификацией — например, наш [антидрон-комплекс ЛИС-А](/resheniya/antidron) использует ту же логику для отделения дронов от птиц с точностью 99 %.
Подходят ли тепловизоры для эксплуатации на Севере и в Арктике?
Да. Стандартное исполнение работает в диапазоне от −40 °C до +60 °C, северное исполнение — от −60 °C. Класс защиты IP66 и устойчивость к ветру до 67 м/с обеспечивают всепогодную работу. Это критично для объектов критической инфраструктуры в Сибири, на Севере и для систем береговой охраны в Арктике.
Сколько стоит система охраны периметра на тепловизорах?
Стоимость зависит от протяжённости рубежа, выбранных моделей и комплектации. DWTECH работает по B2B-модели — цена рассчитывается под конкретный объект после согласования технического задания. Серийные изделия имеют каталожную базу, специальные конфигурации — по запросу.
