Тепловизор — один из основных сенсоров охраны периметра, но «купить тепловизор» — недостаточно. Дальность, число камер, тип платформы и стоимость владения определяются ещё на этапе подбора. Ниже — пять шагов, по которым проектируется тепловизионная система охраны периметра.
Шаг 1. Опишите объект
Прежде чем смотреть характеристики камер, зафиксируйте параметры объекта:
- Протяжённость периметра (метры или километры)
- Геометрия — прямой рубеж, ломаный контур, открытые направления
- Рельеф — плоский, перепады высот, кустарник, лес
- Климатическая зона — Центральная Россия, Сибирь, Арктика, морское побережье
- Тип нарушителя — человек, лёгкий транспорт, дрон, плавсредство
- Требуемая дистанция обнаружения — на каком расстоянии вы хотите видеть нарушителя
Без этих данных любые рекомендации по «дальнобойному тепловизору» — гадание.
Шаг 2. Определите тип камеры
Тепловизоры для охраны периметра делятся на два класса.
Стационарные тепловизоры контролируют фиксированный сектор. Применяются вдоль линии ограждения внахлёст: каждая камера смотрит «свой» участок, вместе они образуют сплошной рубеж. Это основа для объектов с предсказуемой геометрией: склады, нефтебазы, подстанции, технологические площадки. Преимущества — низкая стоимость одной точки, простая интеграция, надёжность.
Поворотные тепловизоры (PTZ) оснащены приводом наклон/поворот и контролируют зону 360°. Применяются для дальнего обнаружения на открытых направлениях, сопровождения подвижных целей и работы по целеуказанию от радара или внешних датчиков. Это основа для границ, аэродромов, режимных территорий с открытыми подступами.
На практике стационарные и поворотные модели часто комбинируют: стационарные на ограждении, один-два PTZ на дальние направления. Подробнее о PTZ-системах DWTECH.
Шаг 3. Рассчитайте дальность обнаружения
Дальность зависит от двух параметров: разрешения тепловизионной матрицы и фокусного расстояния объектива.
Разрешение матрицы:
- 384×288 — для ближних задач до 500 м, экономичные сценарии
- 640×512 — стандарт большинства периметральных систем
- 1280×1024 — для дальнего наблюдения свыше 5 км, дальние границы
Фокусное расстояние объектива:
- 25–50 мм — для коротких дистанций до 800 м (типично стационарные камеры на ограждении)
- 75–100 мм — для средних дистанций 1–2 км
- 150–225 мм — для дальнего обнаружения 2–5 км
- 300–350 мм — для дальностей свыше 5 км (PTZ с трансфокатором)
Дальность распознавания человека (характерный размер 0.75 м) считается по критерию Джонсона: на цель должно приходиться минимум 6 пикселей. Для предварительного расчёта под конкретную конфигурацию используйте оптический калькулятор.
Важно: реальная дальность обнаружения всегда ниже расчётной из-за погоды и теплового контраста. Закладывайте резерв 1.5–2 раза.
Шаг 4. Учтите климат
Стандартное исполнение тепловизора рассчитано на диапазон от −40 °C до +60 °C. Для Сибири и Арктики применяется северное исполнение от −60 °C. Для морских и береговых объектов — корпус из нержавеющей стали SS304 (защита от солёной агрессивной среды).
Класс защиты — IP66 минимум. Устойчивость к ветру — до 67 м/с для открытых объектов на побережье и в степях. Атермализованная оптика сохраняет фокусировку при перепадах температуры — критично для зимней эксплуатации.
Шаг 5. Подумайте об интеграции
Тепловизор охраны периметра редко работает в одиночку. Типовая конфигурация — связка с одной или несколькими подсистемами:
- Видеоплатформа — для централизованного хранения и видеоаналитики
- Охранная сигнализация — для перекрёстной валидации тревог
- Радар — для дальнего предупреждения и целеуказания PTZ
- Антидрон-комплекс — на объектах с угрозой БПЛА (например, ЛИС-А DWTECH)
- Лазерный дальномер — для точной привязки цели к карте
Базовый стандарт интеграции — IP ONVIF. Для специальных АСУ возможна интеграция по спецпротоколам через разработку под ТЗ.
Типовые ошибки при подборе
Ошибка 1: Слепо следовать «критерию Джонсона» в табличках продавца. Заявленная дальность — геометрический предел в идеальных условиях. Реальная — в 1.5–2 раза меньше. Закладывайте резерв.
Ошибка 2: Купить одну камеру с длиннофокусной оптикой вместо нескольких с короткой. Одна камера контролирует узкий сектор и оставляет «слепые зоны». Для контроля периметра обычно эффективнее несколько стационарных камер внахлёст.

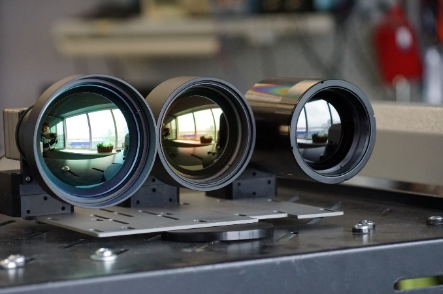

Ошибка 3: Игнорировать F-число объектива. F/1.0 пропускает в 2 раза больше ИК-излучения, чем F/1.4. Это критично в плохую погоду. Подробнее — статья про выбор F-числа.
Ошибка 4: Покупать у интегратора готовые модули чужих марок. Для объектов с требованием импортозамещения это юридически уязвимо. Выбирайте фактического производителя с собственным производством и разрешительной документацией.
Ошибка 5: Не учесть стоимость владения. Стоимость системы охраны периметра — это не только цена камер, но и затраты на инфраструктуру (мачты, кабель, бесперебойное питание), интеграцию, обучение операторов, обслуживание. Заложите эти расходы в бюджет проекта на этапе ТЗ.
Что дальше
Решение «Охрана периметра» DWTECH собирает сценарии построения тепловизионного рубежа на типовых объектах. Каталог поворотных тепловизоров — модельный ряд под разные дистанции. Оптический калькулятор — для предварительного расчёта дальности под вашу конфигурацию.
Финальную конфигурацию инженеры DWTECH рассчитывают по ТЗ — протяжённость рубежа, рельеф, климат, требуемая дальность и интеграция с другими системами.
