Перед проектировщиком три паспорта тепловизоров. У первого — охлаждаемая матрица InSb, NETD ≤20 мК. У второго — неохлаждаемая VOx 640×512, NETD ≤50 мК. У третьего — компактный модуль на аморфном кремнии, NETD ≤70 мК. Цена и габариты у всех разные. Какой брать?
Ответ «тот, у которого меньше NETD, потому что лучше» — неправильный. Точнее — не всегда правильный. NETD — одна из ключевых характеристик тепловизора, но её нельзя читать в отрыве от F-числа объектива, разрешения матрицы и задачи, под которую строится система. Ниже разбираем, что физически означают миликельвины в паспорте, как корректно сравнивать модели между собой и на какие сценарии какого запаса по чувствительности достаточно.
Что такое NETD физически

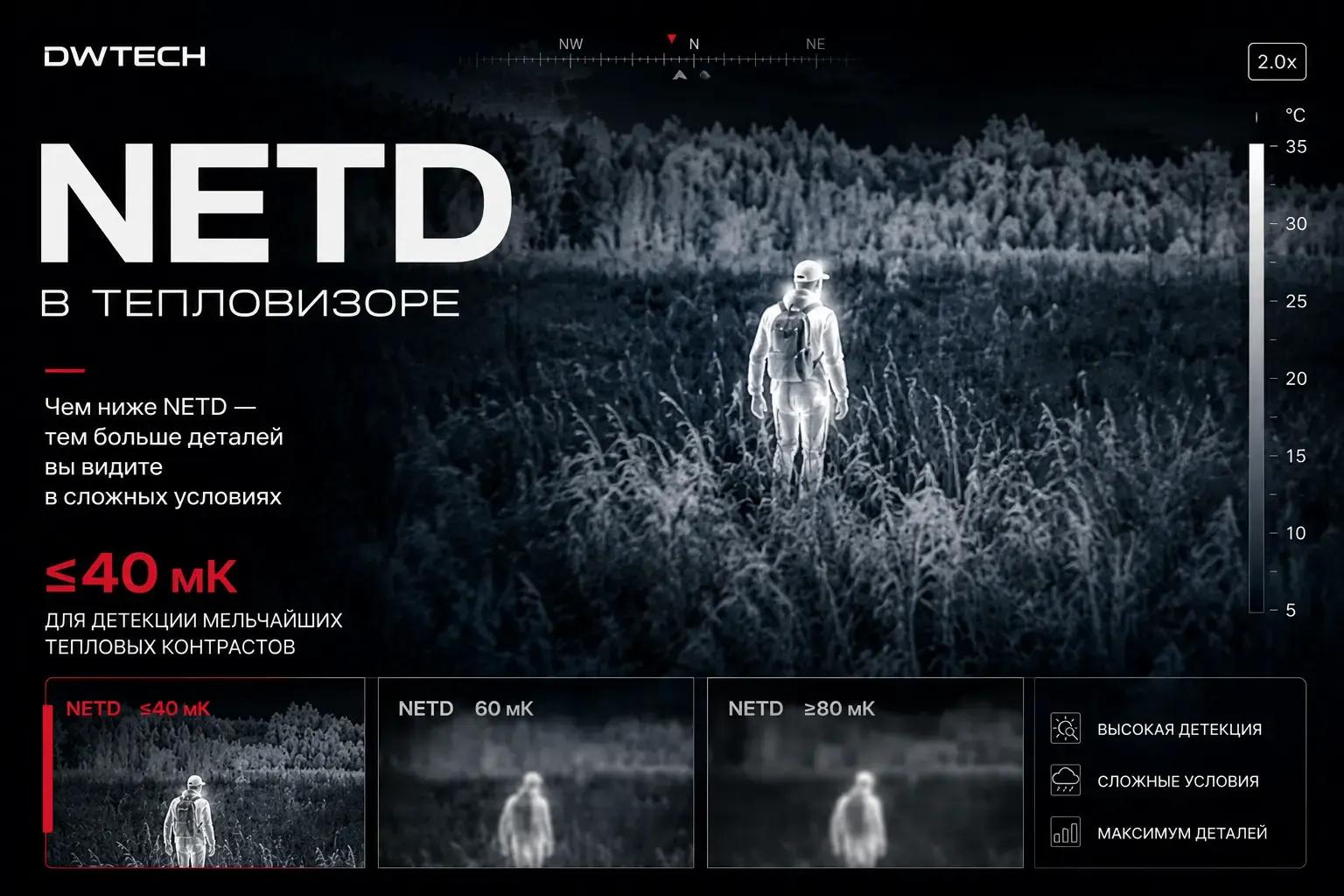

NETD расшифровывается как Noise Equivalent Temperature Difference — эквивалентная шуму разность температур. По-русски — минимальный температурный контраст, который тепловизор способен отличить от собственного шума матрицы.
Идея простая. Микроболометр выдаёт сигнал в виде отсчёта АЦП. У этого сигнала есть шум — от теплового шума пикселя, от электроники считывания, от квантования. Пока разность температур между двумя точками сцены даёт сигнал меньше уровня шума, тепловизор её не различает — на выходе просто рябь. Как только температурный контраст превышает шум, деталь начинает «проявляться» в картинке.
NETD — это и есть та самая температура, при которой отношение сигнал/шум равно единице. Меньше NETD — меньше шумов в кадре, чётче слабоконтрастные детали.
Единицы измерения — миликельвины (мК). 40 мК = 0,04 °C. Числа мелкие, потому что современные матрицы работают у самого предела теплового шума. Для сравнения: разница между лицом человека и травой ночью летом — около 5–7 °C, то есть 5000–7000 мК. Запас кажется гигантским. Но полезные детали — тонкая ветка, провод, край рюкзака под курткой, ствол винтовки — дают контраст в десятки мК. Именно здесь NETD решает всё.
Как измеряется NETD — стандарт лабораторных условий
NETD у разных матриц напрямую сравнивать некорректно, если не оговорены условия измерения. Промышленный стандарт де-факто выглядит так:
- Температура фона (blackbody) — 300 K (около 27 °C, комнатная).
- F-число объектива — F/1.0.
- Частота кадров — 30 Гц (реже 60 Гц).
- Излучательная способность мишени — близка к 1.
Матрица смотрит на равномерно нагретый абсолютно чёрный тел, температура которого меняется на небольшую величину. По разбросу выходного сигнала измеряется шум, по амплитуде — сигнал, и вычисляется NETD.
Что важно понимать: значение NETD, указанное производителем — это характеристика матрицы в идеальных условиях. Реальный тепловизор в поле работает при других температурах фона, с другим объективом, часто на другой частоте. Всё это меняет чувствительность системы — иногда заметно.

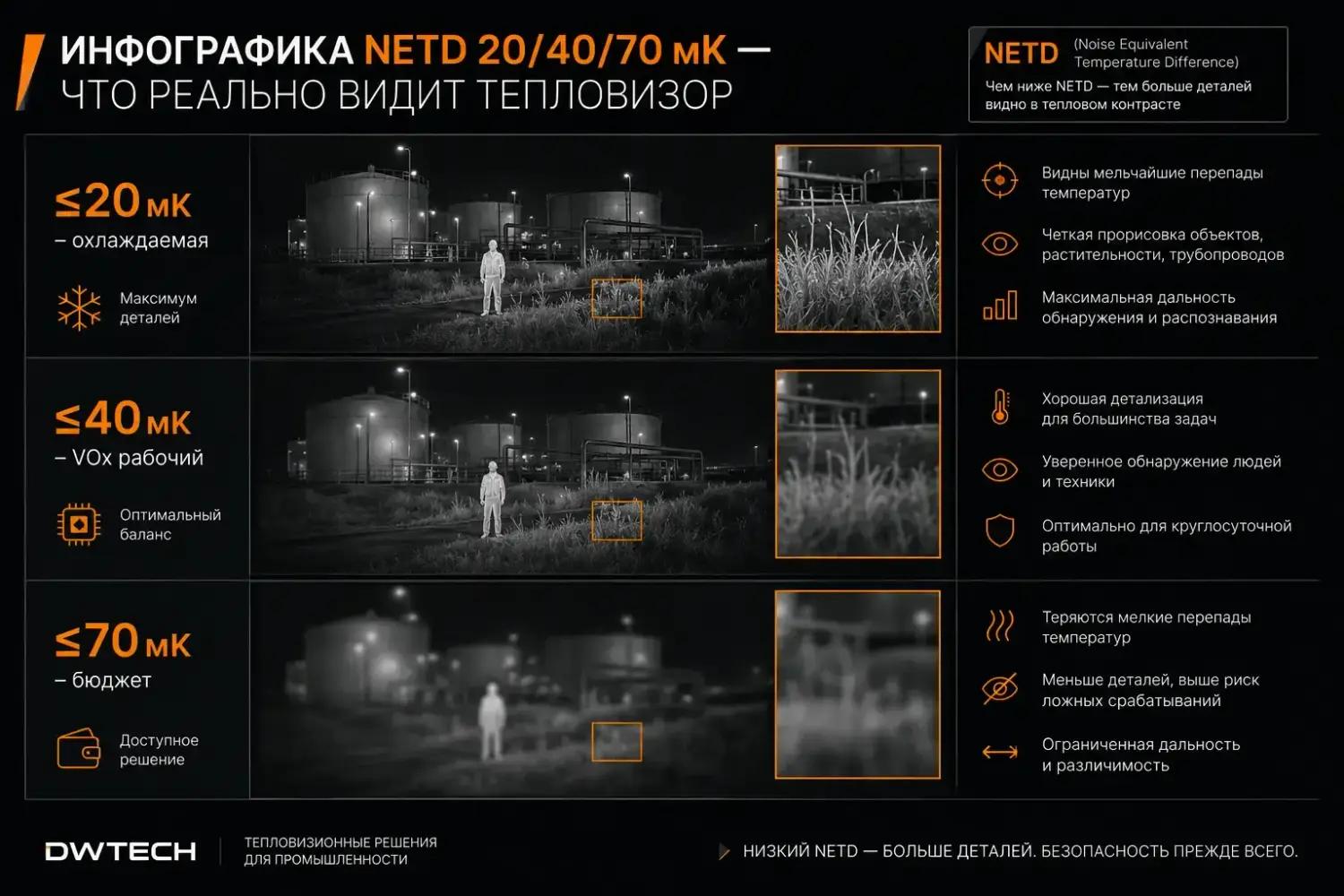

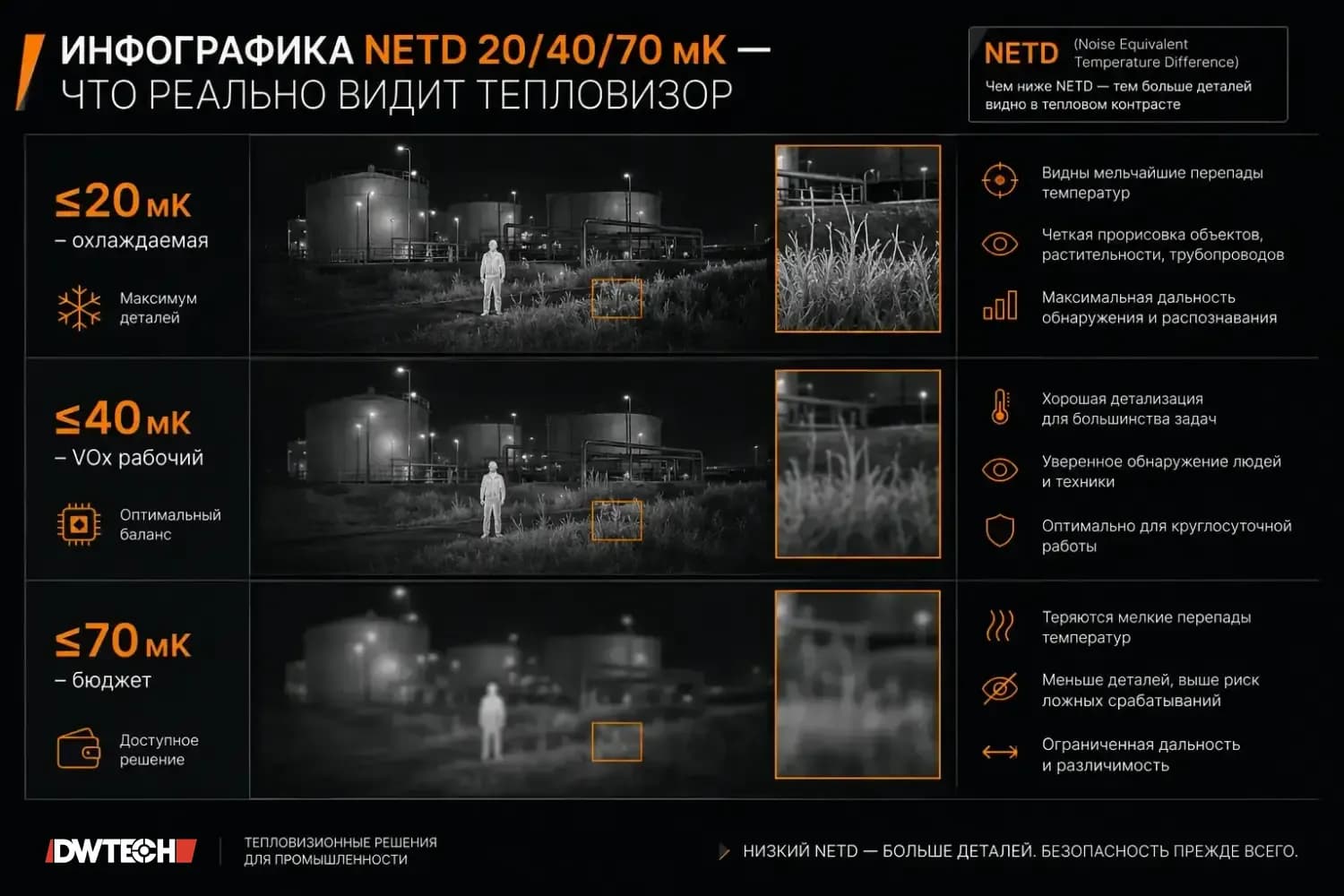

Инфографика NETD 20/40/70 мК — что реально видит тепловизор
Что реально даёт NETD ≤35 / ≤40 / ≤70 мК на сцене
Абстрактные миликельвины плохо ощущаются, пока не привязать их к типовым сценариям.
NETD ≤70 мК. Достаточно для базовых охранных задач: обнаружение человека или транспортного средства на открытой местности, где температурный контраст с фоном большой (несколько градусов). Дневная охрана периметра, крыша склада, парковка. Дрон против ясного холодного неба тоже виден: разница температур двигателя и неба измеряется десятками градусов. Проблемы начинаются, когда сцена «выравнивается» — туман, влажный лес, дождь.
NETD ≤40 мК. Рабочий уровень для профессиональных стационарных и поворотных систем. Хорошо читаются:
- человек в высокой траве, где часть контура прячется в растительности;
- перегретый контакт в электрощите — диагностика проблемы до отказа;
- следы недавно уехавшей машины на асфальте;
- лодка на воде при небольшой разнице температур воды и корпуса.
NETD ≤35 мК. Уровень «тонкой» тепловизионной работы. При таком запасе чувствительности матрица уверенно различает контуры БПЛА на фоне облаков разной температуры, тепловые метки на дальних дистанциях (когда сигнал уже сильно ослаблен атмосферой), тепловые аномалии в промышленной диагностике.
NETD ≤20 мК. Территория охлаждаемых матриц (InSb, MCT). Такие тепловизоры видят слабейшие тепловые аномалии — газовые утечки, дальние цели через атмосферную дымку — но стоят кратно дороже, требуют охлаждения криогенным движком и имеют ограниченный ресурс.
Ключевая мысль: NETD выбирается под задачу, а не «побольше запас, чтобы наверняка». Переплачивать за 20 мК на объекте, где хватает 40, — экономически неоправданно.
F-число объектива и формула NETD_system
Самая частая ошибка проектировщика — оценивать NETD без учёта объектива. NETD матрицы и NETD системы — не одно и то же.
Физика простая. Микроболометр чувствителен к количеству ИК-излучения, попадающего на пиксель. Чем шире апертура объектива (меньше F-число), тем больше энергии на пикселе, тем выше сигнал относительно шума матрицы. Классическая формула пересчёта:
NETD_system = NETD_matrix × (F / F_ref)²
где F_ref — F-число, при котором производитель заявил NETD матрицы (обычно F/1.0).
Пример. Матрица паспортно даёт NETD ≤40 мК на F/1.0. Ставим её за объектив F/1.4:
NETD_system = 40 × (1.4 / 1.0)² = 40 × 1,96 ≈ 78 мК.
Тот же сенсор с объективом F/2.0:
NETD_system = 40 × 4 = 160 мК.
Хороший тепловизионный объектив с F/1.0–F/1.2 сохраняет заявленную чувствительность матрицы почти без потерь. Дешёвая оптика с F/1.6–F/2.0 может «убить» даже отличную матрицу, превратив заявленные 40 мК в 100 с лишним. Именно поэтому в дальнобойных поворотных тепловизорах DWTECH объективы делают на F/1.0–F/1.5, а не гонятся за компактностью через сужение апертуры.
Подробнее про выбор апертуры и её связь с дальностью — в отдельной статье про выбор F-числа объектива.
NETD в моделях DWTECH: что означают числа в наших паспортах
В каталоге DWTECH используются два уровня чувствительности матрицы.
≤40 мК — серия СИГМА и стационарные тепловизоры DWT-SD.
Матрица VOx 640×512 с шагом пикселя 12 мкм. Реализовано в поворотных моделях DWT-IS-C4137D-T6100D (фиксированный объектив 100 мм F1.2) и DWT-IS-C4152D-LRF (трансфокатор 25–225 мм F1.0–F1.5 с лазерным дальномером до 6 км), а также в стационарной линейке DWT-SD с атермальными объективами 10–100 мм. NETD_system у СИГМА при F/1.0 остаётся на уровне матрицы ≈40 мК, при F/1.5 растёт до ≈90 мК — но за счёт длинного фокуса дистанция обнаружения при этом кратно больше.
≤35 мК — серия ИПСИЛОН.
Матрица VOx 1280×1024, 12 мкм. Реализовано в дальнобойной модели DWT-IV-C4152D-T1250/350D с трансфокатором 50–350 мм F1.4. Более чувствительная матрица плюс более высокое разрешение = уверенное распознавание малоразмерных целей на километрах. С поправкой на F/1.4 системный NETD получается ≈68 мК — но благодаря большему разрешению цель занимает больше пикселей, и полезное отношение сигнал/шум по цели оказывается выше, чем у матрицы вдвое меньшего разрешения.
Что здесь важно: сравнивать «≤35 мК ИПСИЛОН лучше ≤40 мК СИГМА» напрямую — некорректно. Это модели разного класса под разные задачи (дальнее наблюдение против универсального периметра). Матричная чувствительность — один из факторов; разрешение, объектив и задача взаимно связаны.
Типовые ошибки при чтении паспорта
Ошибка 1. Сравнивать NETD разных производителей без сверки условий.
Один пишет «NETD 40 мК @ F/1.0, 300 K». Другой — просто «NETD 40 мК». У второго в условиях измерения может стоять F/1.4 или другая температура фона. Всегда ищите звёздочку с условиями.
Ошибка 2. Игнорировать F-число объектива.
NETD матрицы 35 мК за объективом F/2.0 = 140 мК системы. Это хуже, чем матрица 70 мК за объективом F/1.0. Всегда пересчитывайте на реальную апертуру объектива.
Ошибка 3. Считать «меньше — всегда лучше».
Охлаждаемая матрица с NETD 20 мК на охране склада — деньги на ветер. Неохлаждаемая 40 мК справится с той же задачей за меньшие деньги, без криоохладителя, с ресурсом на десятки тысяч часов.
Ошибка 4. Забывать про частоту кадров.
Некоторые производители занижают NETD, увеличивая интегрирование по времени (то есть уменьшая эффективную частоту). Тепловизор становится тише в статике, но начинает «мазать» подвижные цели. Для охраны периметра это критично.
Ошибка 5. Сравнивать NETD в отрыве от разрешения матрицы.
384×288, 640×512 и 1280×1024 при одинаковом NETD дадут очень разную картинку по различимости деталей. Чувствительность и разрешение — два независимых параметра, оценивать нужно вместе.
Подробнее про частые причины «слепоты» тепловизоров — в статье почему тепловизоры не работают. Про фундаментальное различие охлаждаемых и неохлаждаемых матриц — в материале охлаждаемые и неохлаждаемые тепловизоры.
Как выбрать NETD под свою задачу
Короткий алгоритм для проектировщика:
- Определите минимальный температурный контраст цели и фона в худших условиях эксплуатации. Дрон против облаков ночью — десятки градусов. Человек в тёплом лесу днём — единицы градусов. Утечка газа — доли градуса.
- Заложите запас минимум ×3 — атмосфера, дистанция, окно защитного стекла всё ослабят.
- Пересчитайте NETD матрицы на реальный объектив по формуле NETD_system = NETD_matrix × (F/F_ref)².
- Сверьтесь с разрешением матрицы: цель должна занимать хотя бы 2×2 пикселя для обнаружения и 6×6 — для распознавания (критерий Джонсона).
Для этого шага удобно использовать оптический калькулятор DWTECH — он подставляет матрицу, объектив и дистанцию и показывает, будет ли цель видна на нужном расстоянии.
Если задача — охрана протяжённого периметра или дальнее наблюдение с распознаванием, смотрите в сторону поворотных тепловизоров серий СИГМА и ИПСИЛОН. Для фиксированного сектора — стационарные тепловизоры DWT-SD с подбором атермального объектива под нужный угол. Общий обзор технологий — в разделе Технологии.
NETD — важная, но не единственная характеристика. Правильный тепловизор — тот, у которого NETD, разрешение матрицы, F-число и фокусное расстояние объектива подобраны согласованно под конкретную задачу и дистанцию. Одна цифра в паспорте — не приговор, а входная точка для расчёта.
