Проектировщик садится за ТЗ на периметр нефтебазы или антидрон-узел аэродрома и упирается в первый принципиальный вопрос: брать охлаждаемую матрицу или неохлаждаемый болометр. От ответа зависят бюджет (разница в разы), ресурс системы, габариты, требования к питанию и поведение в мороз. Ошибка на этом шаге — это либо переплата за «военный» сенсор там, где он не нужен, либо недотягивание по дальности на стратегическом объекте. Разберём обе технологии по физике, ресурсу и зонам применения — и покажем, почему 95 % гражданских задач закрываются неохлаждаемой VOX-матрицей.
Принцип охлаждаемых тепловизоров: MWIR, криокулер Стирлинга, NETD ≤20 мК
Охлаждаемая матрица тепловизора — это фотонный детектор (InSb, MCT, T2SL) в диапазоне MWIR 3–5 мкм, который физически не работает при комнатной температуре: тепловой шум самого сенсора маскирует полезный сигнал. Чтобы детектор «видел», его охлаждают до криогенных температур — обычно 77 К (−196 °C). Делает это криокулер тепловизора по циклу Стирлинга — миниатюрная холодильная машина внутри корпуса камеры.
Что это даёт инженеру:
- NETD ≤20 мК (а у топовых сенсоров — единицы милликельвин), то есть температурная чувствительность в 1,5–2 раза выше, чем у болометра;
- работа в окне MWIR 3–5 мкм, где у горячих целей (двигатель, выхлоп, реактивная струя) выше тепловой контраст;
- возможность ставить длиннофокусную светосильную оптику с большим F-числом без потери чувствительности — отсюда кратно большие дальности обнаружения и распознавания;
- высокая частота кадров и короткие времена интегрирования — корректно снимаются быстрые цели.
Расплата:
- криокулер — механика с подшипниками и поршнем, типичный ресурс 8–10 тысяч часов. Это меньше года непрерывной работы 24/7;
- время выхода на режим — несколько минут «холодного старта»;
- энергопотребление в разы выше неохлаждаемого аналога;
- цена камеры — на порядок выше при сопоставимом разрешении;
- виброфон от криокулера и требования к юстировке.
Грубо: охлаждаемая камера — это сложная криогенная система, которую нужно обслуживать и менять через несколько лет эксплуатации.
Принцип неохлаждаемых тепловизоров: микроболометр VOX, LWIR, ресурс 100+ тыс. часов
Неохлаждаемый тепловизор построен на микроболометре — массиве микроскопических термосопротивлений на подвешенных мембранах. Поглощённое ИК-излучение нагревает мембрану, сопротивление меняется, схема считывает картину. В современных матрицах сенсорный материал — оксид ванадия (VOX), шаг пикселя 12 мкм. Это и есть микроболометр VOX, базовая технология для гражданских тепловизоров.
Рабочее окно — LWIR 8–14 мкм. Это «длинноволновая» атмосферная прозрачность: именно сюда приходится максимум собственного теплового излучения объектов при температурах −20…+50 °C — то есть всех целей, с которыми работает охрана периметра, антидрон, диагностика и поиск людей.
Ключевые свойства:
- NETD ≤35–40 мК — достаточная чувствительность для уверенного обнаружения человека, БПЛА, техники и тепловых аномалий;
- ресурс матрицы — десятки и сотни тысяч часов, фактически срок службы определяется электроникой и оптикой, а не сенсором;
- нет криокулера → нет подвижной механики в сенсоре, нет вибраций, нет периодической замены;
- мгновенный выход на режим (секунды);
- энергопотребление от единиц до десятка ватт — реально питать от PoE или 24 В на удалённой мачте;
- габариты и стоимость, совместимые с массовой инсталляцией.
В линейке DWTECH применяются VOX-матрицы 384×288, 640×512 и 1280×1024 — стандартный сенсор для рабочего ИК-диапазона 8–14 мкм. Этого набора хватает на весь спектр гражданских задач — от компактного периметра до дальнобойного PTZ.

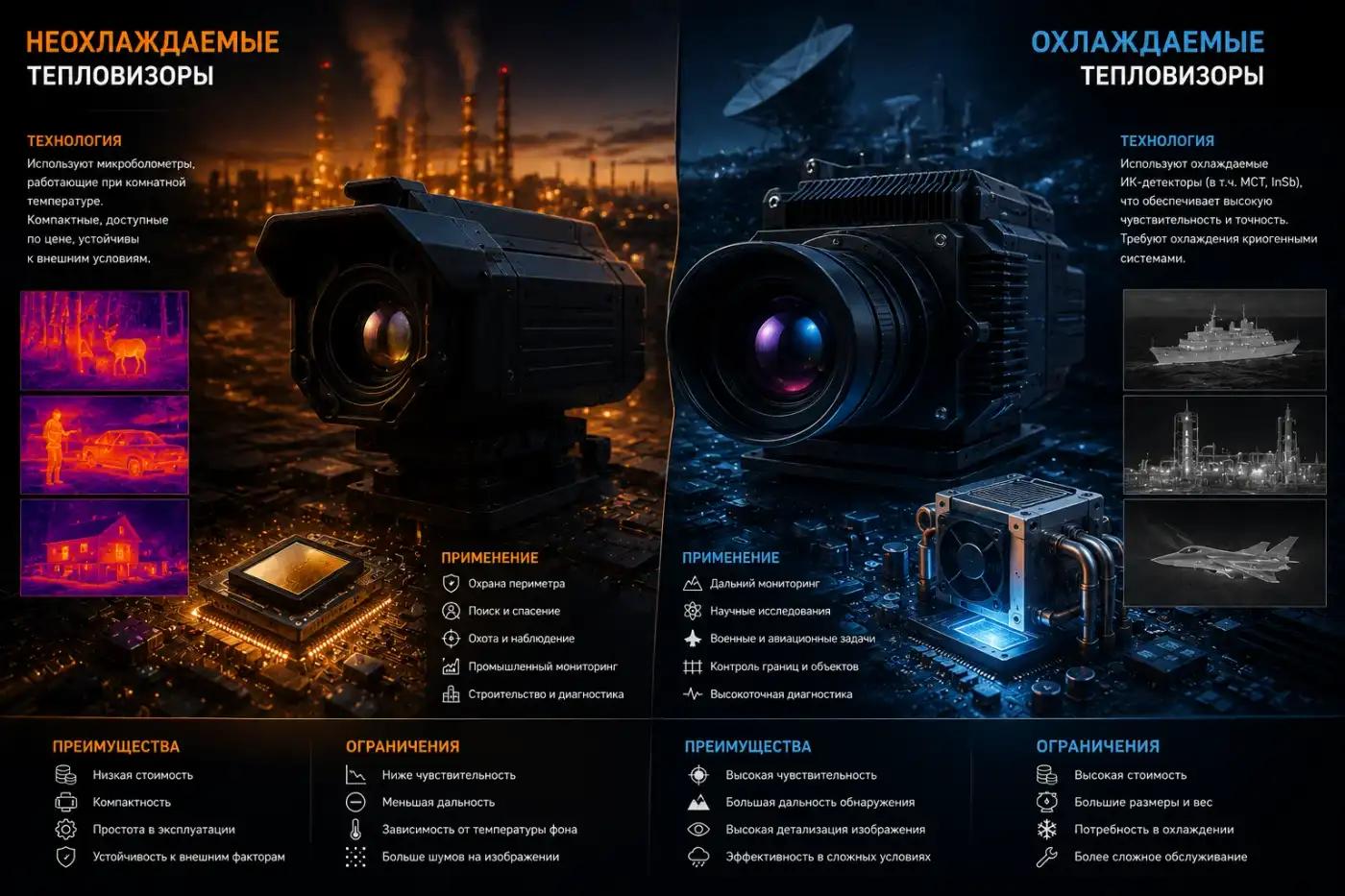

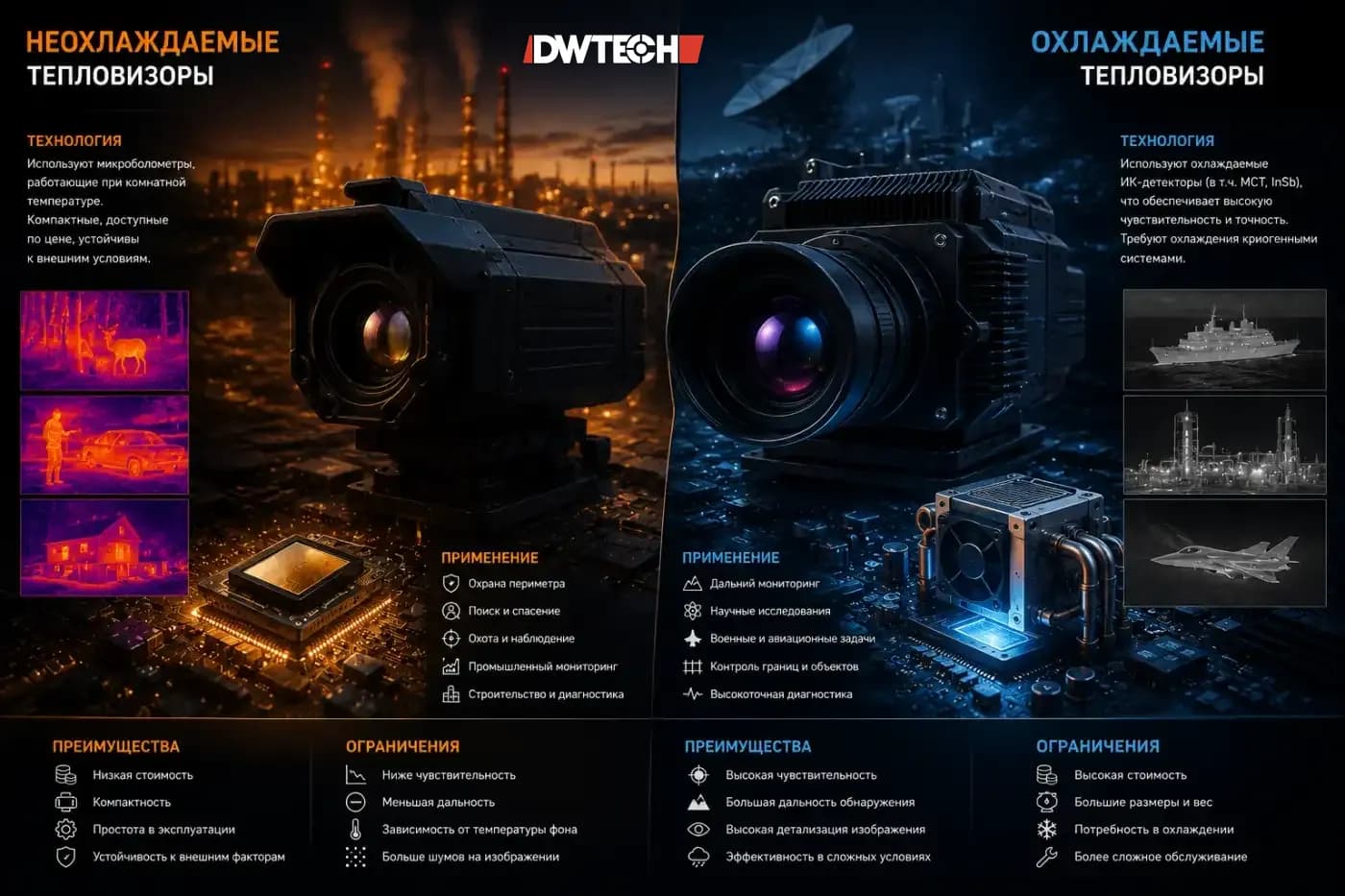

Сравнительная таблица: охлаждаемая и неохлаждаемая тепловизионная матрица
Из таблицы видно главное: охлаждаемые тепловизоры выигрывают в чувствительности и предельной дальности, неохлаждаемые — в ресурсе, готовности, потреблении и цене.
Применение охлаждаемых тепловизоров: большие дальности и слабоконтрастные цели
Охлаждаемая матрица оправдана там, где либо нужны десятки километров обнаружения, либо нужно «вытащить» крайне слабый тепловой контраст из фона. Реальные сценарии:
- военные оптико-электронные станции с дальностями обнаружения цели типа «человек» от 15–20 км и более;
- авиационные и корабельные системы целеуказания, прицельные комплексы с длиннофокусной оптикой;
- наблюдение за горячими быстрыми целями (реактивная авиация, ракетные пуски) — именно там MWIR с короткой выдержкой даёт чистую картину;
- научные и метрологические задачи с требованиями к NETD ниже 10 мК.
Для гражданского заказчика — энергетика, нефтегаз, охрана периметра, антидрон — таких требований нет. Дальности обнаружения 5–15 км покрываются длиннофокусной неохлаждаемой системой с матрицей высокого разрешения. Стоит закладывать охлаждаемый сенсор в гражданское ТЗ только под действительно подтверждённую задачу — иначе это переплата с гарантированным сервисным циклом замены криокулера через несколько лет.
Применение неохлаждаемых тепловизоров: 95 % гражданских задач
Неохлаждаемые тепловизоры закрывают практически весь спектр гражданских и промышленных применений. Это охрана периметра АЭС, подстанций, нефтегаз-объектов, складов и режимных территорий: тепловизор формирует изображение в полной темноте, в тумане и при засветке. Это антидрон-системы, где тепловой канал ловит БПЛА по нагреву двигателя и аккумулятора — комплекс ЛИС-А объединяет РЛС, тепловизор и телеканал с нейросетевой классификацией с точностью более 99 %. Это диагностика энергооборудования: перегрев контактов, изоляторов и трансформаторов виден за часы до отказа. Это дальнобойные PTZ для контроля больших периметров и подходов на дистанциях до 5–7 км.

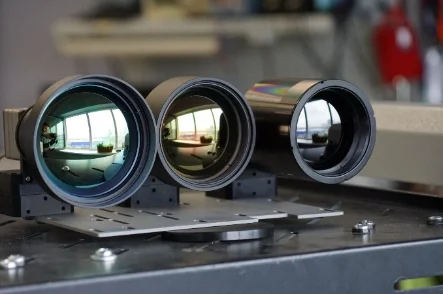

Что важно для проектировщика: на этих задачах ограничителем дальности является не чувствительность сенсора, а связка «фокусное расстояние + разрешение матрицы + критерий Джонсона». Подробно эту логику мы разбирали в материале о выборе F-числа объектива и в статье о реальных дальностях тепловизоров. Грубо: матрица 1280×1024 при том же угле обзора даёт вдвое большую дальность распознавания, чем 640×512 — без всякого криогенного охлаждения.
Почему DWTECH делает ставку на неохлаждаемые VOX 640×512 и 1280×1024
Выбор тепловизионной технологии для гражданского рынка — это не вопрос моды, а инженерная экономика. В линейке DWTECH применяются неохлаждаемые VOX-матрицы 640×512 и 1280×1024 с шагом 12 мкм, и вот почему:
- Соответствие задаче. Охрана, антидрон, диагностика, нефтегаз, периметр критической инфраструктуры — все цели в окне LWIR 8–14 мкм с контрастом, на который заведомо хватает NETD ≤35–40 мК.
- Ресурс. На объектах с круглосуточной эксплуатацией криокулер с ресурсом 8–10 тыс. часов означал бы сервисный визит каждый год. Болометр в тепловизоре такого ограничения не имеет.
- Климат. Стандартный диапазон −40 °C…+60 °C, северное исполнение от −60 °C для Арктики, морское исполнение в корпусе SS304 — все варианты делаются на неохлаждаемой матрице без компромиссов по чувствительности.
- Энергобюджет. PoE / 24 В / 220 В — реальная инфраструктура на мачте и опоре. Криокулер сюда не вписывается.
- Дальность через оптику и разрешение. Флагман «ИПСИЛОН» DWT-IV-C4152D — VOX 1280×1024, NETD ≤35 мК, трансфокатор 50–350 мм F1.4. Матрица даёт в 4 раза больше пикселей на цель, чем 640×512, и переводит «дальнобойность» в разрешение и оптику, а не в криогенику.
- Дальномерная конфигурация. «СИГМА» DWT-IS-C4152D-LRF6 — VOX 640×512, трансфокатор 25–225 мм F1.0–F1.5 и лазерный дальномер 100–6000 м. Точное целеуказание на дистанциях, типичных для гражданского периметра.
- Стационарные узлы. Линейки поворотных и стационарных тепловизоров построены на одной сенсорной базе VOX, что упрощает обслуживание и единый ЗИП.
- Импортозамещение. Производство в Зеленограде с 2016 года, собственная разработка ОЭС и кастомизация под ТЗ — для объектов с обязательной локализацией.
Если задача — реально большие дальности на гражданском объекте, отвечать на неё нужно длиннофокусной оптикой и матрицей 1280×1024, а не криокулером. Если нужна классическая охрана, антидрон или диагностика — берётся 640×512 с подобранным трансфокатором. Под конкретное ТЗ инженеры DWTECH считают дальность по критерию Джонсона и подбирают связку «матрица + объектив + платформа» — это всегда дешевле, ремонтопригоднее и быстрее в поставке, чем охлаждаемая альтернатива.
