Разработчик АСУ подстанции 110/35/10 кВ получает ТЗ от главного инженера: тепловизор на портале ОРУ должен передавать в SCADA не картинку, а числовые значения температуры в шести зонах интереса — по каждому вводу силового трансформатора и по контактным соединениям шинных выводов. При превышении 75 °C — событие в мнемосхему, при 90 °C — оперативная блокировка присоединения.
Разработчик открывает ONVIF Profile S, читает спецификацию, закрывает вкладку. Profile S даёт видеопоток и управление PTZ. Числовых температурных данных из ROI в нём нет. Значит, нужен SDK производителя тепловизора. Разбираем — какой, зачем и как получить.
Чего не хватает ONVIF Profile S для промышленных объектов
ONVIF Profile S — базовый стандарт совместимости IP-камер с VMS и NVR. Он закрывает три вещи: видеопоток (H.264/H.265), базовое управление PTZ (абсолютное и относительное позиционирование, пресеты) и события общего типа. Этого достаточно для типового видеонаблюдения — оператор смотрит картинку, объект попал в кадр, оператор реагирует.
Для промышленной интеграции этого не хватает по четырём направлениям.
Температурные данные пикселя и ROI. Тепловизор физически измеряет температуру каждого пикселя матрицы, но по ONVIF наружу отдаёт только визуализированный поток — псевдоцветную картинку с наложенной палитрой. Числовое значение температуры точки или зоны интереса (ROI), с которым может работать SCADA, PLC или PSIM, в стандартном профиле не передаётся.
Тонкое целеуказание. PTZ по ONVIF — это команды навести на пресет или переместить на угол. Для антидрон-задачи с целеуказанием от РЛС этого мало: нужны команды с точностью 0,01° по азимуту и углу места, привязка к системе координат объекта, синхронное сопровождение с компенсацией параллакса между сенсорами.
Спецкоманды и калибровка. Управление режимом NUC (коррекция неоднородности матрицы), переключение таблиц эмиссии для разных материалов, задание опорной температуры чёрного тела — всё это специфика тепловизора, которой в ONVIF нет по определению.
Двусторонний обмен с внешними системами. РЛС передаёт координаты цели, PSIM запрашивает данные нескольких сенсоров и принимает решение — это шина событий, а не «одна камера → один VMS».
Когда без SDK не обойтись
SDK нужен не всегда. Если задача — просто вывести картинку в ситуационный центр и записать архив, хватит ONVIF и российской видеоплатформы. SDK становится обязательным в четырёх типовых сценариях.
Первый — интеграция в проприетарную АСУ ТП или SCADA энергообъекта, где тепловизор должен быть не «камерой на мнемосхеме», а датчиком температуры с числовыми уставками и событиями. Второй — антидрон-комплекс с целеуказанием оптики от РЛС и автоматическим сопровождением БПЛА. Третий — предиктивная диагностика подстанций и промышленных установок с автоматическими температурными порогами по ROI. Четвёртый — PSIM критической инфраструктуры, где логика решения строится над несколькими сенсорами: тепловизор + РЛС + виброкабель + акустика + СКУД.
Общая черта этих сценариев — тепловизор в них перестаёт быть камерой и становится источником структурированных данных для внешней логики.

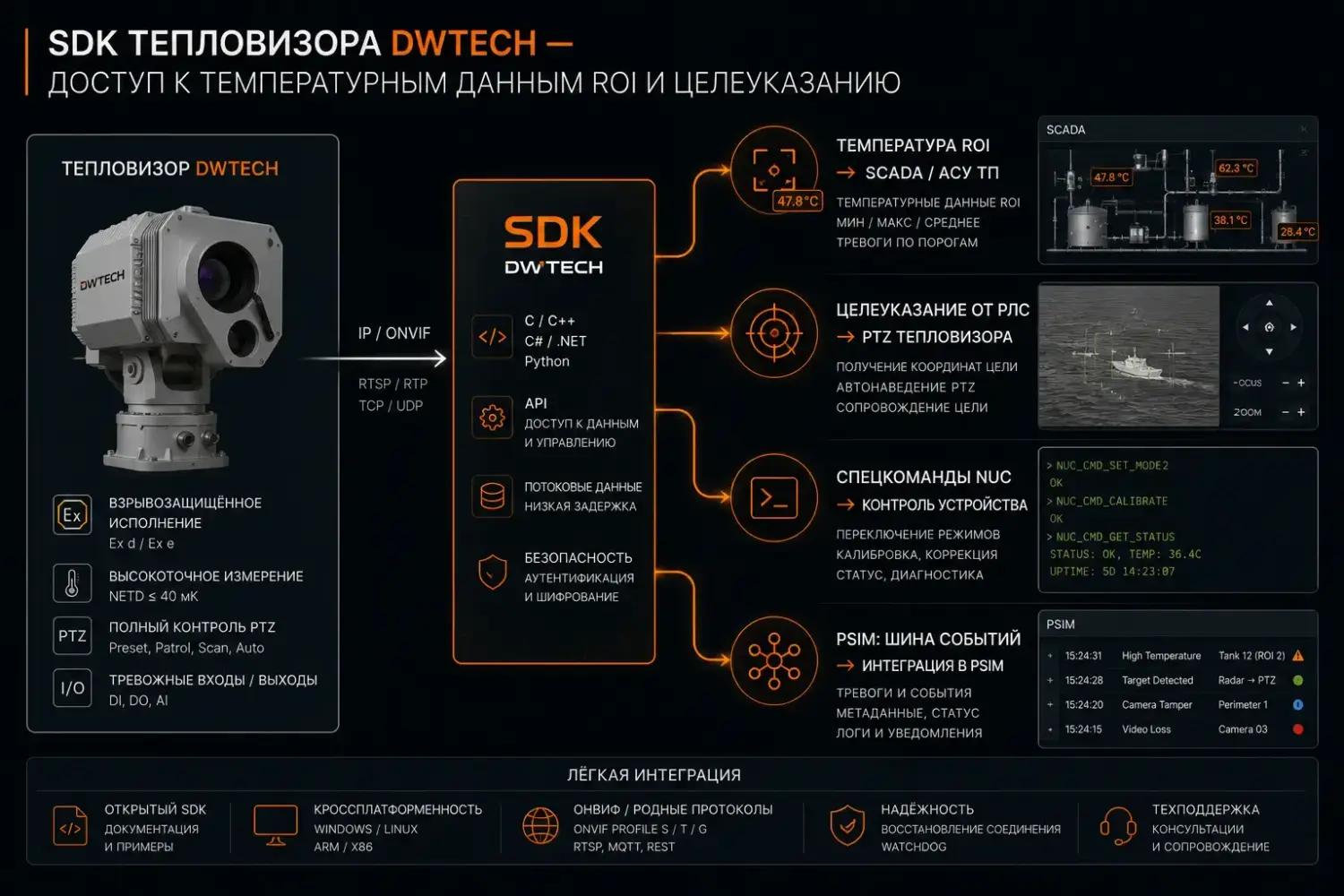

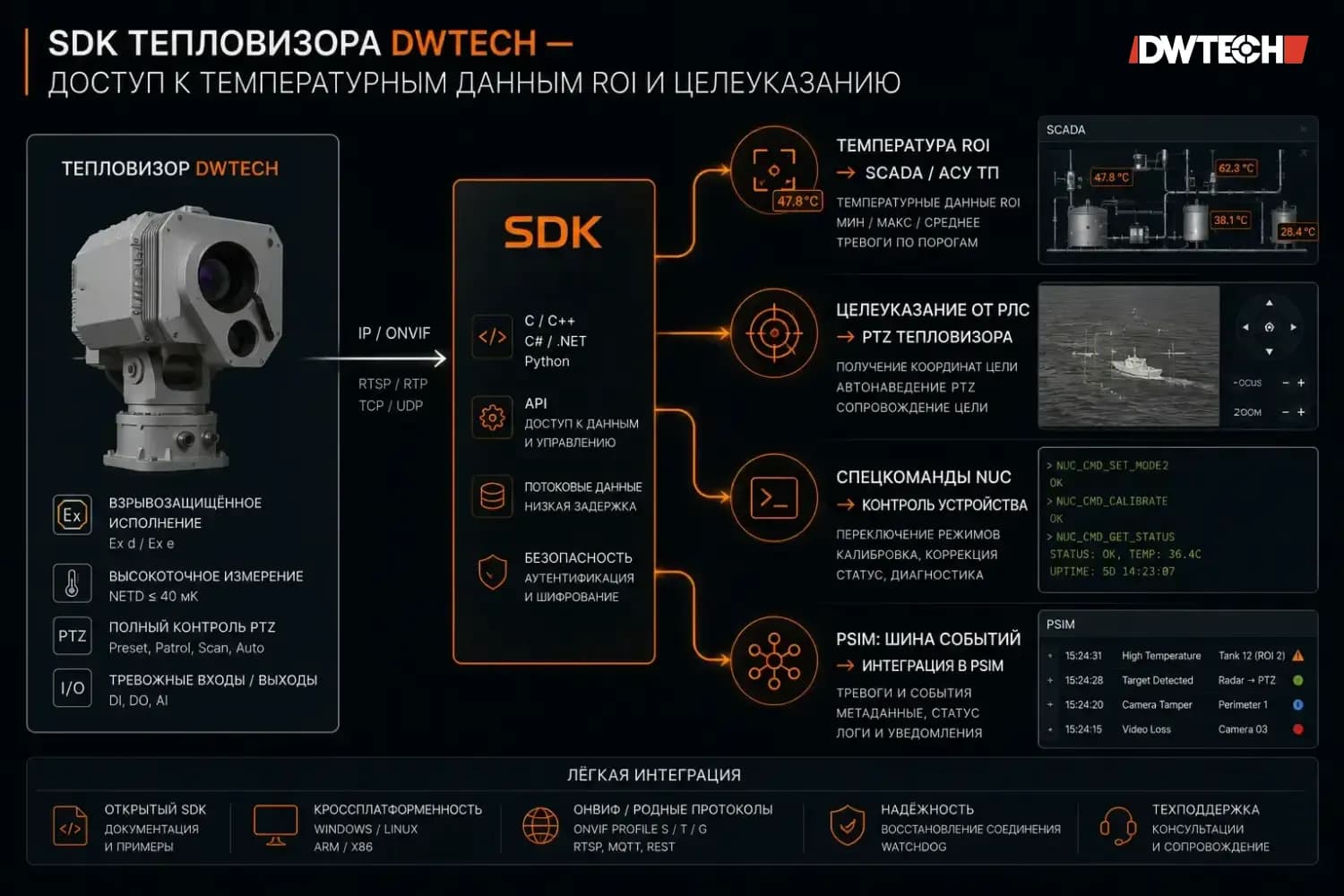

SDK тепловизора DWTECH — доступ к температурным данным ROI и целеуказанию
Что даёт SDK тепловизора DWTECH
DWTECH — российский производитель тепловизионных систем полного цикла (Зеленоград, ОЭЗ «Технополис Москва»): электроника, оптика, платформа и программное обеспечение разрабатываются собственной командой. Это позволяет открывать интеграторам глубокий уровень доступа, недоступный при перепродаже чужих модулей.
SDK для тепловизоров и PTZ-платформ DWTECH даёт по согласованию четыре класса возможностей.
Доступ к температурным данным. Значения температуры по отдельным пикселям и по зонам интереса (ROI), настройка ROI из внешней системы, потоковая передача температурной карты кадра. Это исходные данные для алгоритмов SCADA/АСУ ТП: пороги, тренды, события.
Тонкое управление PTZ-платформой. Прецизионный червячный редуктор моделей серии СИГМА и ИПСИЛОН обеспечивает точность позиционирования 0,01°. SDK открывает эту точность наружу — вплоть до команд целеуказания в собственной системе координат объекта.
Обмен с РЛС и внешними сенсорами. Приём целеуказания от радара, автоматическое наведение оптического модуля, синхронное сопровождение цели с компенсацией параллакса, обратная передача уточнённых координат по данным лазерного дальномера (в моделях серии СИГМА — до 6 км).
Интеграция в АСУ по согласованию. Специфические интерфейсы под стек заказчика: OPC UA, Modbus, IEC 61850 (для энергообъектов), проприетарные шины PSIM. Согласование протокола обмена — этап, который проходится вместе с интегратором на стадии ТЗ.
Конкретные названия функций, форматы пакетов и endpoint'ы SDK передаются под соглашение о конфиденциальности и вместе с технической документацией — публиковать их в открытом источнике смысла нет: интерфейс развивается вместе с линейкой изделий, и версия под ваш проект будет актуальной на дату поставки.
Сценарий 1: АСУ энергообъекта — контроль перегрева трансформаторов
Возвращаемся к подстанции 110 кВ из вводной. На портале ОРУ монтируется стационарный тепловизор DWT-SD с фиксированным атермальным объективом на силовые трансформаторы либо поворотный DWT-IS-C4137D-T6100D с программой обхода по нескольким присоединениям.
В SCADA через SDK передаются температура вводов, контактных соединений и корпуса трансформатора по заданным зонам ROI. Оператор видит на мнемосхеме не картинку, а численные значения с трендами. Уставка «жёлтый» при 75 °C генерирует предупреждение, уставка «красный» при 90 °C — оперативное событие для персонала подстанции. Развёрнутый разбор задачи с числами — в материале тепловизионная диагностика подстанций.
Ключевое отличие от подхода «камера + аналитика картинки» — данные структурированы на источнике. SCADA не занимается распознаванием областей на кадре, а получает готовые градусы Цельсия по заранее описанным ROI. Это снижает вычислительную нагрузку на верхний уровень и упрощает валидацию алгоритма.
Сценарий 2: антидрон-комплекс ЛИС-А в связке с РЛС
Антидрон-комплекс ЛИС-А объединяет радиолокационную станцию и оптико-электронный модуль. РЛС ведёт первичное обнаружение БПЛА по радиолокационной отметке и передаёт координаты цели оптическому каналу. Поворотный тепловизор с трансфокатором автоматически наводится на цель, тепловизионный и телевизионный каналы подтверждают её визуально, а нейросеть выполняет классификацию (птица / любительский коптер / потенциальная угроза) с точностью более 99 %.
Здесь SDK делает возможным то, что через ONVIF не работает в принципе: приём целеуказания от РЛС в реальном времени, наведение платформы с точностью 0,01°, автоматическое сопровождение маневрирующей цели. Дополнительно оптический канал возвращает в комплекс уточнённые координаты по данным лазерного дальномера — это компенсирует ошибку РЛС по дальности на малых высотах.
Тандем «РЛС + тепловизор» применяется не только против БПЛА. Тот же принцип для наземных и водных целей на большом периметре — в материале тепловизор и радар: тандем охраны периметра.
Сценарий 3: PSIM критической инфраструктуры и тандем на периметре
На объектах критической инфраструктуры — АЭС, ГЭС, нефтегазовые терминалы — работает PSIM (Physical Security Information Management): верхний уровень, который принимает решения, коррелируя события с нескольких сенсоров.
Пример логики: тепловизор фиксирует движение по тепловому контрасту в 500 м от ограждения, виброкабель молчит, РЛС даёт слабую отметку, СКУД не показывает открытых точек прохода. PSIM классифицирует событие как «объект вне периметра, вероятно животное» и не поднимает тревогу оператора. Через 2 минуты виброкабель срабатывает, тепловизор наводится на точку и передаёт температурные данные ROI (человек / техника) — PSIM повышает приоритет и вызывает оперативную группу.
Такая логика невозможна на ONVIF-потоке. Она требует, чтобы каждый сенсор отдавал структурированные данные с временными метками, идентификаторами зон и метаданными о характере цели. SDK тепловизора DWTECH даёт нужный уровень доступа для встраивания в шину событий PSIM.
Как получить SDK и что входит в поддержку от DWTECH
Работа с SDK — не «скачать архив по ссылке», а совместный процесс с производителем. Схема стандартная для B2B/B2G с требованиями по конфиденциальности.
Шаг 1 — заявка и согласование ТЗ. Описание задачи интеграции: тип верхнего уровня (SCADA / PSIM / АСУ ТП), протоколы, требуемые функции, объекты, объём поставки тепловизоров. Обычно на этом этапе становится ясно, какая конфигурация оборудования подходит — стационар или PTZ, серия СИГМА или ИПСИЛОН, нужен ли лазерный дальномер.
Шаг 2 — NDA и передача SDK с документацией. Комплект включает описание API, примеры интеграции, справочник по протоколам обмена с внешними сенсорами.
Шаг 3 — технические консультации на стадии разработки интеграции. Инженеры DWTECH отвечают на вопросы по протоколу, помогают с калибровкой, участвуют в отладке связки на реальном оборудовании.
Шаг 4 — приёмка и запуск. Стенд у заказчика, приёмочные испытания, ввод в эксплуатацию. Гарантия и техподдержка — собственным сервисным центром DWTECH в Зеленограде на всём сроке эксплуатации.
Для нестандартных задач — специфический интерфейс, дополнительный сенсор в составе платформы, климатическое исполнение вне стандартных −40…+60 °C — работает механизм разработки под ТЗ заказчика. Собственный полный цикл производства позволяет DWTECH менять не только программную часть, но и оптику, электронику и корпус изделия.
Как заказать интеграцию
Если задача требует глубже, чем ONVIF Profile S, — начните с технического задания. Опишите верхнюю систему (SCADA/PSIM/АСУ ТП или проприетарная разработка), требуемые данные с тепловизора (температура ROI, целеуказание, спецкоманды), состав объекта и климатические условия. Инженеры DWTECH подберут конфигурацию из линейки поворотных и стационарных моделей, согласуют состав SDK и оценят сроки. Условия — по запросу через форму на сайте либо напрямую отделу проектных продаж.
