Ночью дрон над объектом не видно. Радар его засечёт, тепловизор покажет тёплую точку, но стрелку мобильной огневой группы нужно другое — увидеть цель и прицелиться. Для этого её подсвечивают с земли зенитным прожектором. Разберём, что такое МОГ, как устроена защита от дронов с мобильными огневыми группами и каким должен быть прожектор для МОГ, чтобы он помогал группе, а не мешал ей.
Что такое МОГ — мобильная огневая группа
МОГ — мобильная огневая группа. Дроны атакуют неизвестно где и неизвестно когда, поэтому защита от них строится как многоэлементная система обороны, и мобильные огневые группы — один из её элементов. Группа выдвигается туда, где пройдёт цель, встречает дрон и поражает его.
Отсюда и запросы вроде «МОГ ПВО»: мобильная огневая группа — часть противовоздушной обороны объекта от БПЛА. И отсюда главное требование ко всему, что группа берёт с собой, — мобильность. Тяжёлое оборудование, которое долго грузить и разворачивать, превращает мобильную группу в стационарный пост.
Как работает защита от дронов с мобильными огневыми группами
Схема состоит из трёх шагов:
- Обнаружение. Радарные посты засекают движение дронов.
- Целеуказание. Группам заранее сообщают: в такой-то зоне, в таком-то районе, если дрон продолжит лететь прямо, через какое-то время появится цель.
- Перехват. Мобильная огневая группа выдвигается в этот район, встречает дроны и сбивает их.
Как радар и оптика делят работу в одной системе — в материале тепловизор и радар: тандем охраны периметра и на странице защиты от БПЛА.
Как сбить дрон ночью: сначала его надо увидеть
Днём стрелок видит цель сам. Ночью схема ломается на последнем шаге: целеуказание пришло, группа на месте, а дрона в тёмном небе не видно. Чтобы сбить дрон, его надо видеть. Чтобы увидеть — подсветить с земли. Для этого и нужны прожекторы.
Что такое зенитный прожектор
Прожектор для МОГ называют зенитным. Он светит не рассеянным пятном, как заливающий прожектор или фонарь, а прямым узким лучом — столбом света в небо. Такой луч достаёт до цели на расстоянии примерно 1–2 км и выделяет её на фоне ночного неба.
Форма луча здесь решает всё. Широкий световой конус распределяет свет на большую площадь, и на километре освещённость цели падает настолько, что подсветка теряет смысл. Узкий луч собирает свет там, где находится дрон.
Как луч наводят на дрон
Наведение зенитного прожектора — в двух режимах:
- Автоматически. Луч наводится по целеуказанию от РЛС и систем наблюдения: радар знает, где цель, и прожектор доворачивается в её сторону.
- Вручную. Оператор наводит луч в нужный сектор с пульта.
Дальше стрелки группы работают по подсвеченной цели.
Автоматический режим — это связка прожектора с той же системой, которая дала группе целеуказание. По такому принципу устроен антидрон-комплекс DWTECH ЛИС-А: радиолокационная станция обнаруживает цель и выдаёт целеуказание, а оптико-электронный модуль автоматически наводится на дрон и сопровождает его.
Почему тяжёлый прожектор — это плохо
Мощные прожекторы, которые сегодня есть на рынке, в основном светодиодные: большие матрицы из множества светодиодов. Они действительно мощные — и очень тяжёлые. Для мобильной огневой группы это худшее сочетание: прожектор, который тяжело погрузить, перенести и развернуть, отнимает у группы ту самую мобильность, ради которой её создают.
Тяжёлые, мощные, бестолковые — всегда плохо.
Прожектор DWTECH для МОГ
Наши прожекторы построены иначе: вместо матрицы из множества диодов — лазер или точечный мощный светодиод. Отсюда три отличия:
- Легче — в разы. Это мобильность для МОГ: прожектор не привязывает группу к одному месту.
- Эффективнее. Точечный мощный луч вместо рассеянной засветки.
- Современнее. Лазер или мощный светодиод вместо матрицы.

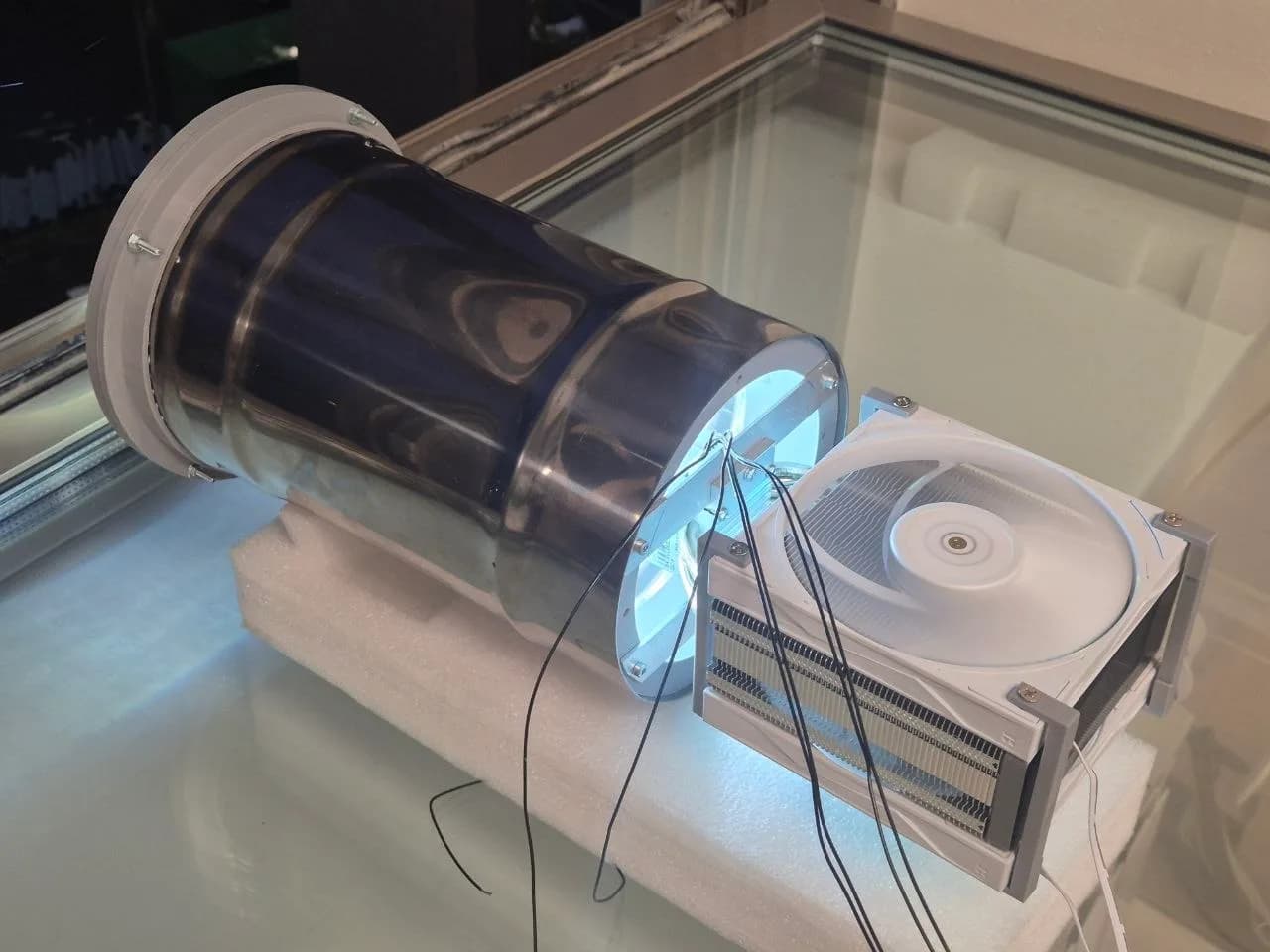

Зенитный прожектор DWTECH для МОГ: корпус, линза и радиатор с вентилятором
Прожектор — изделие собственного производства DWTECH. Ниже — тестовые съёмки луча над территорией ночью и в сумерках.
Луч зенитного прожектора DWTECH над территорией в сумерках
Характеристики и состав поставки — на странице зенитного прожектора для МОГ.
Как выбрать прожектор для мобильной огневой группы
Прежде чем сравнивать модели, ответьте на несколько вопросов о задаче:
- Дальность луча. Цель нужно подсветить там, где по ней будут работать стрелки. Для зенитного прожектора МОГ ориентир — примерно 1–2 км.
- Форма луча. Нужен прямой узкий луч. Заливающий прожектор с широким углом на километре не выделит дрон на фоне неба.
- Масса и габариты. Сколько весит прожектор вместе с питанием, сколько человек нужно, чтобы его перенести и развернуть, помещается ли он в машину группы вместе с остальным снаряжением.
- Источник света. Матрица из множества светодиодов даёт мощность ценой массы. Лазер или точечный мощный светодиод собирают свет в узкий луч при кратно меньшей массе.
- Режим наведения. Только ручное наведение или ещё и автоматическое по целеуказанию от РЛС. Второе нужно, если группа работает в связке с радарными постами.
- Питание и условия работы. Уточните у поставщика, от чего прожектор питается в поле, сколько работает без подзарядки и в каком диапазоне температур, — от этого зависит, будет ли он светить зимней ночью.
Прожектор в составе защиты от БПЛА
Прожектор для МОГ решает одну задачу — делает цель видимой для стрелков ночью. Обнаружение и целеуказание выполняют другие элементы системы: радары, оптико-электронные станции и тепловизоры, которые находят БПЛА по нагреву двигателя и аккумулятора.
Для систем видеонаблюдения и стационарных постов, где подсветка нужна на большой дальности, у DWTECH есть управляемый прожектор DWT-SLC-1000 с дальностью луча 3000–5000 м.
Подобрать прожектор под задачу группы и встроить его в существующую систему обнаружения — напишите нам.
